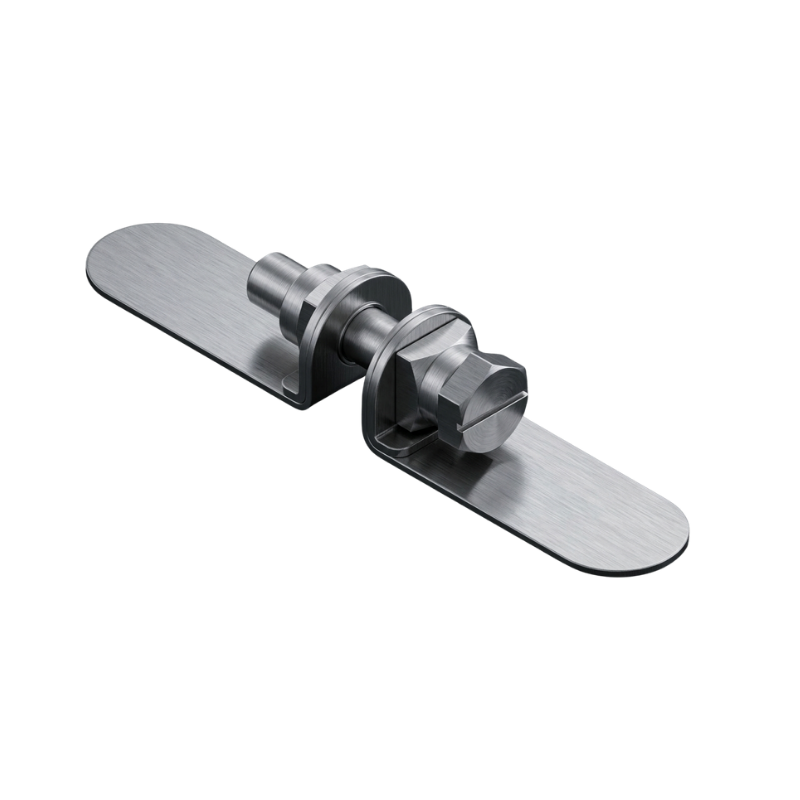

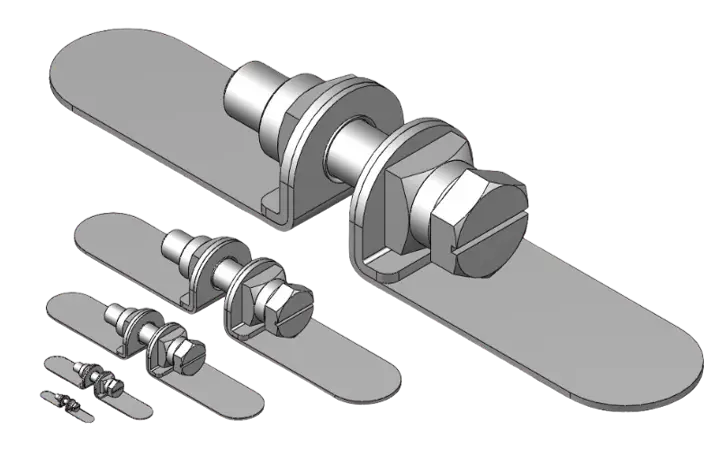

Spannschlösser mit Spannbacken
zum aufschweißen

SPA-S

Spannschlösser mit Spannbacken
Diese Seite befindet sich derzeit im Aufbau.
Technische Informationen, Tabellen und Bestellmöglichkeiten zu unseren Spannschlössern mit Spannbacken zum Aufschweißen folgen in Kürze.
MESMA-Logo

Maßangaben für Form A1 gemäß DIN 3016-1

Konfigurator Form A1

Form
Bandbreite
Ø D₁
Werkstoff
Menge
Art.-Nr.
---
Bez.
---
Zusammenfassung Ihrer Anfrage
Schelle nach DIN 3016-1-A1
Nenn-Ø
D₁		 B₁
±0,3		 Dₙ
H13		 L₁
+1
-0,2		 L₂
max.		 S₁
+0,2
-0,1		 S₂
+0,2
-0,1
W1W3W4W5 W1W3W4W5
Ø4 – Ø40 09 4,3 ½ D₁ + 4,7 ½ D₁ + 9,2 0,4 1,4
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Die Halterungsschellen weisen keinen Spannbereich auf.
Der Stufensprung beträgt 0,5–1 mm.
Nenn-Ø
D₁		 B₁
±0,3		 Dₙ
H13		 L₁
+1
-0,2		 L₂
max.		 S₁
+0,2
-0,1		 S₂
+0,2
-0,1
W1W3W4W5 W1W3W4W5
Ø4 bis Ø40 12 5,3 ½ D₁ + 6,8 ½ D₁ + 13 0,5 1,5
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Die Halterungsschellen weisen keinen Spannbereich auf.
Der Stufensprung beträgt 0,5–1 mm.
Nenn-Ø
D₁		 B₁
±0,3		 Dₙ
H13		 L₁
+1
-0,2		 L₂
max.		 S₁
+0,2
-0,1		 S₂
+0,2
-0,1
W1W3W4W5 W1W3W4W5
Ø5 bis Ø14 15 6,4 ½ D₁ + 9,7 ½ D₁ + 17,2 0,6 1,6
Ø15 bis Ø110 0,80,6 1,81,6
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Die Halterungsschellen weisen keinen Spannbereich auf.
Der Stufensprung beträgt 0,5–1 mm.
Nenn-Ø
D₁		 B₁
±0,3		 Dₙ
H13		 L₁
+1
-0,2		 L₂
max.		 S₁
+0,2
-0,1		 S₂
+0,2
-0,1
W1W3W4W5 W1W3W4W5
Ø6 bis Ø25 20 8,4 ½ D₁ + 12,5 ½ D₁ + 22,5 0,8 2,3
Ø26 bis Ø130 1,00,8 2,52,3
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Die Halterungsschellen weisen keinen Spannbereich auf.
Der Stufensprung beträgt 0,5–1 mm.
Nenn-Ø
D₁		 B₁
±0,3		 Dₙ
H13		 L₁
+1
-0,2		 L₂
max.		 S₁
+0,2
-0,1		 S₂
+0,2
-0,1
W1W3W4W5 W1W3W4W5
Ø8 bis Ø49 25 10,5 ½ D₁ + 14,5 ½ D₁ + 27 1,0 2,5
Ø50 bis Ø150 1,251,0 2,752,5
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Die Halterungsschellen weisen keinen Spannbereich auf.
Der Stufensprung beträgt 0,5–1 mm.
MESMA
Übersichtstabelle: Werkstoffe & Normen
Werkstoff Schellenband / Stützscheibe / Stützwinkel
W1 Stahl DX51D+Z-275 MAC (verzinkt), Zugfestigkeit min. 400 N/mm² Stahlband
W3 Stahl der Werkstoffnummer 1.4016 (X6Cr17), AISI 430 nach DIN EN 10088-2
W4 Stahl der Werkstoffnummer 1.4301 (X5CrNi18-10), AISI 304 nach DIN EN 10088-2
W5 Stahl der Werkstoffnummer 1.4404 / 1.4435 (X2CrNiMo), AISI 316L nach DIN EN 10088-2
Internationale Normbezeichnung
Werkstoff DINAISIBSAFNORSSSUS
W1 DX51D+Z275 MAC ist ein nach EN 10346 genormter, feuerverzinkter Stahl mit einer metallisch legierten Beschichtung
W31.4016430430 S 17Z8 C 172320430
W41.4301304304 S 15Z6 CN 18-092332304
W51.4404316L316 S 31Z3 CND 172347316L
Andere Werkstoffe auf Anfrage!
MESMA
Datenblatt: Gummiprofile & Abmessungen
Gummiprofil-Werkstoffe / Eigenschaften
Kurzbezeichnung EPDM CR NBR Silikon (MVQ)
Chemische Bezeichnung Ethylen-Propylen-Kautschuk Chloropren-Kautschuk Nitril-Kautschuk Methyl-Vinyl-Silikon
Farbe schwarz schwarz schwarz milchig/grau
Zugfestigkeit [N/mm²] 7 10 14 8,5
Bruchdehnung [%] 350 200 390 350
Härtebereich [Shore A] 65 ± 5 65 ± 5 65 ± 5 65 ± 5
Temperaturbereich [°C] -40 bis +120 -35 bis +100 -35 bis +100 -60 bis +170
Wetter- / Ozonbeständigkeit sehr gut sehr gut mäßig gut
Alterungs- / Lichtrissbeständigkeit sehr gut sehr gut gut sehr gut
Beständig gegen:
Benzin nicht beständig ausreichend gut mäßig
Öle und Fette nicht beständig gut sehr gut gut
Alkohole gut gut gut gut
Säuren gut gut sehr gut mäßig
Alkalien gut gut sehr gut mäßig

Abmessungen der Werkstoffe

B1 B2 S EPDM CR NBR Silikon
0913 ±0,81,0 ±0,35●●●●
1215 ±0,81,0 ±0,35●●●●
1519 ±1,01,5 ±0,35●●●●
2025 ±1,02,0 ±0,35●●●●
2531 ±1,33,0 ±0,35●●●●
3036 ±1,33,0 ±0,35●——●
Zeichnung

Die angegebenen Daten fungieren lediglich als Entscheidungshilfe, da eine Gewährleistung grundsätzlich nicht übernommen werden kann, denn Haltbarkeit und Funktion der Materialien ist von einer Reihe Faktoren abhängig, auf die wir keinen Einfluss haben.

``.
