Schellen für die sichere Befestigung von Rohren, Kabeln und Schläuchen

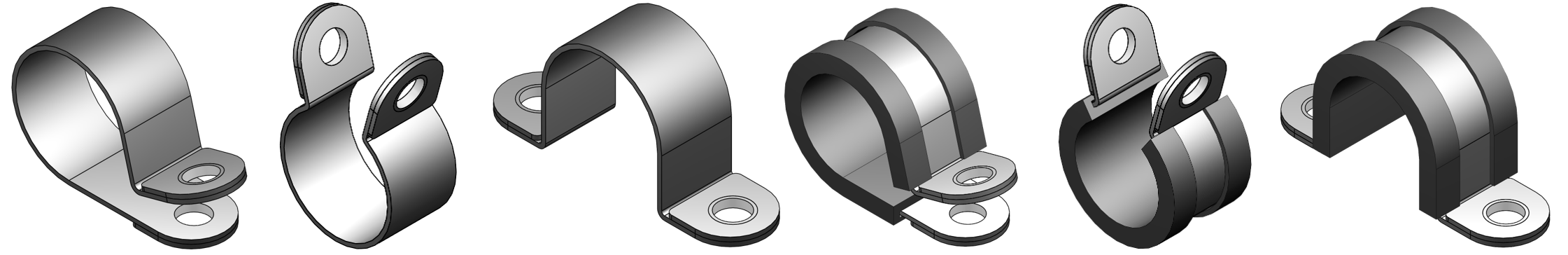

Halterungsschellen mit Laschen nach DIN 3016-1

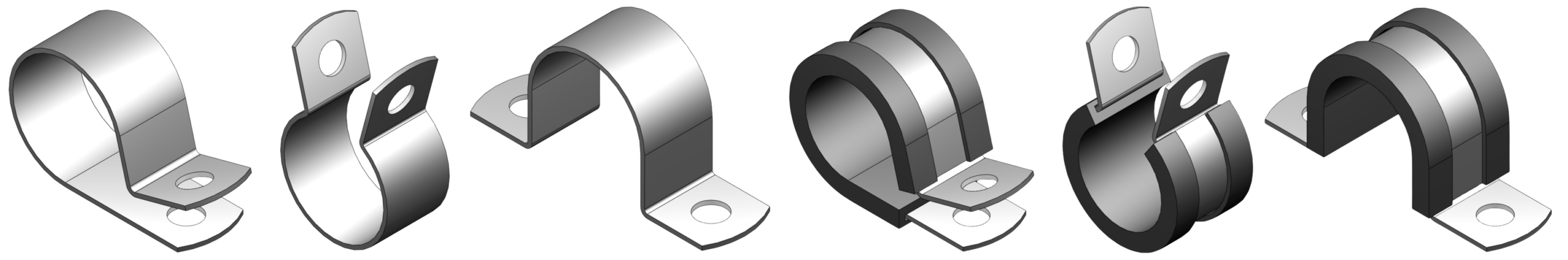

Halterungsschellen MHS, MHSG ähnl. DIN 3016-1

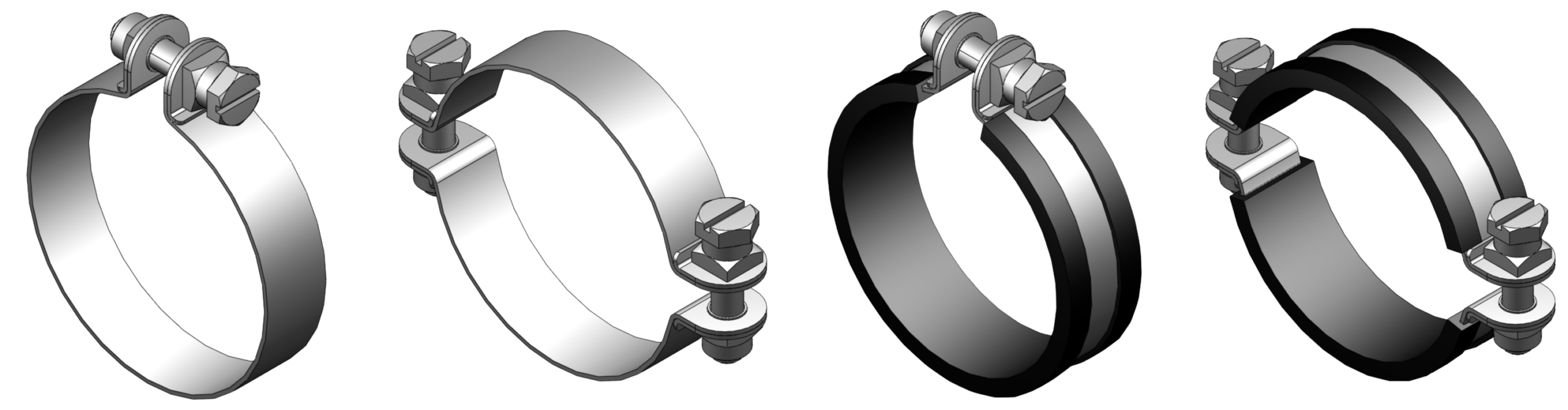

Halterungsschellen mit Spannbacken nach DIN 3016-2

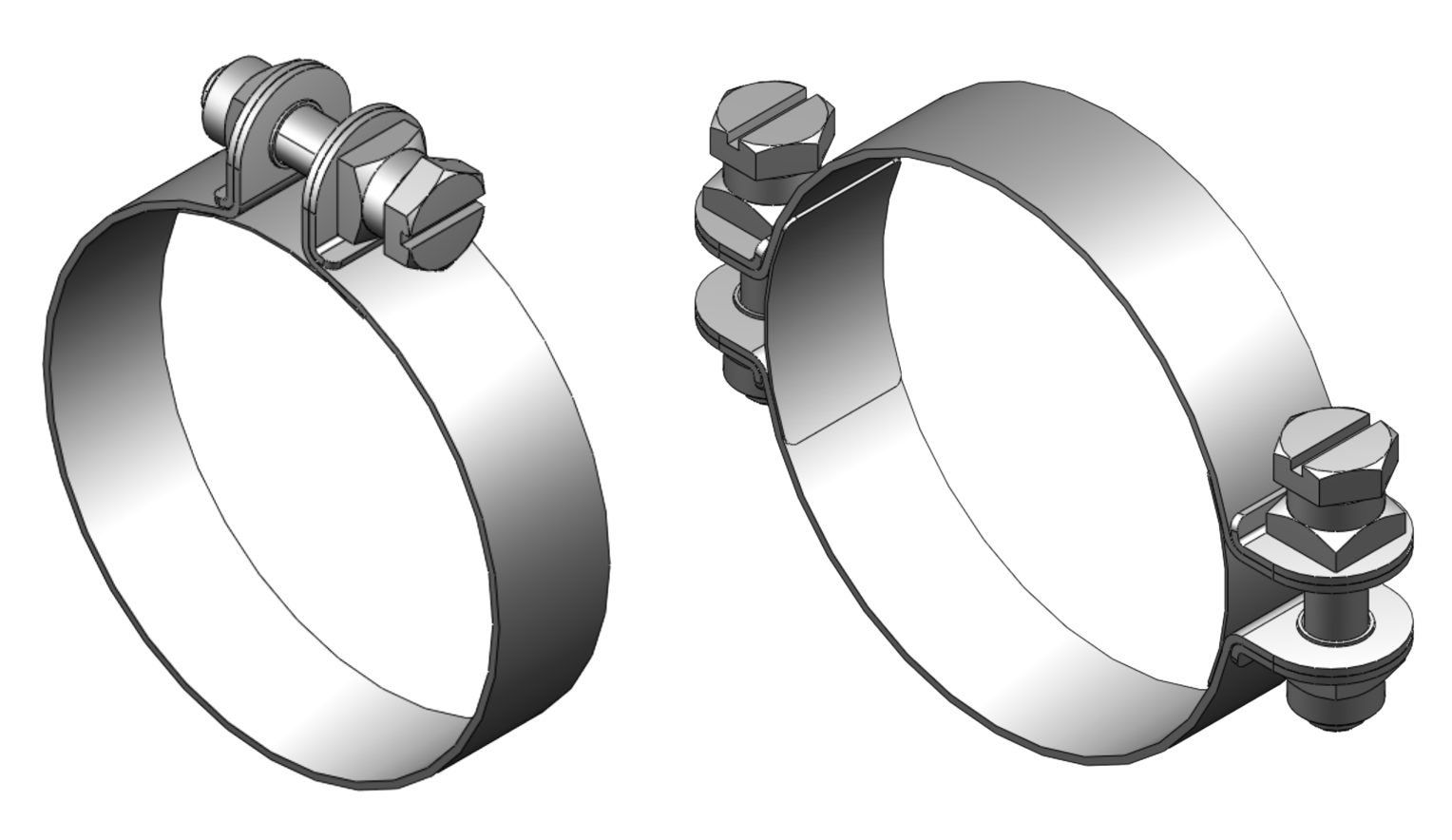

Schlauchschellen mit Spannbacken nach DIN 3017-2

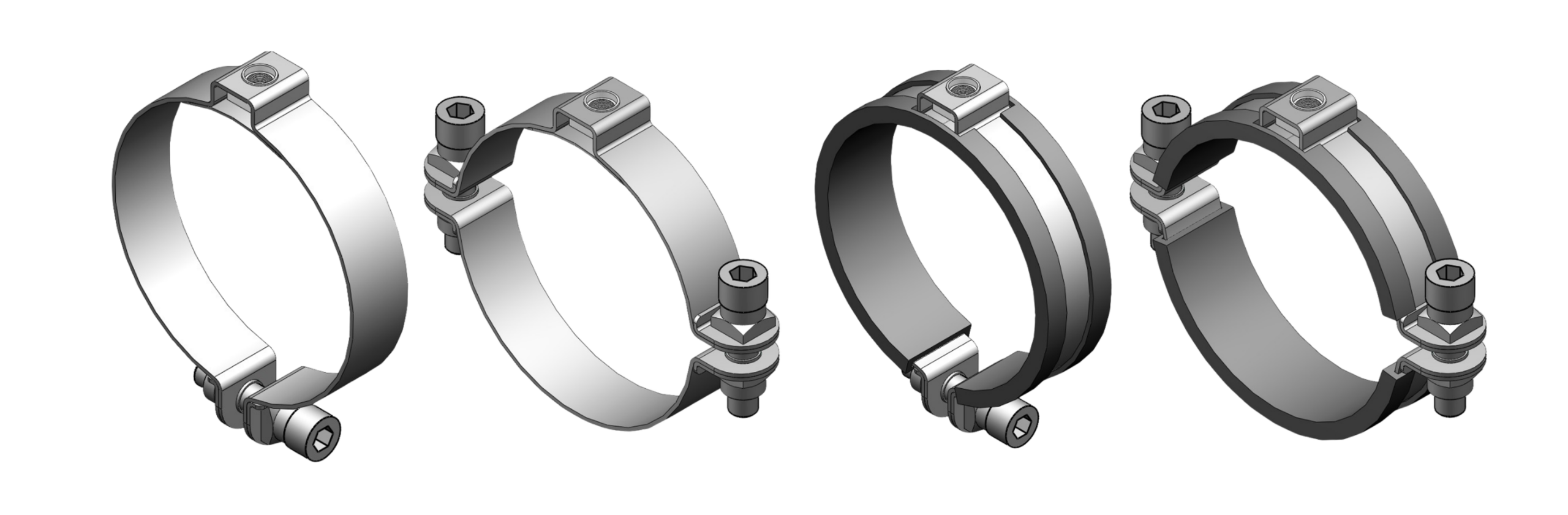

Rohrhalterungsschellen RHS-G mit Anschlussmutter

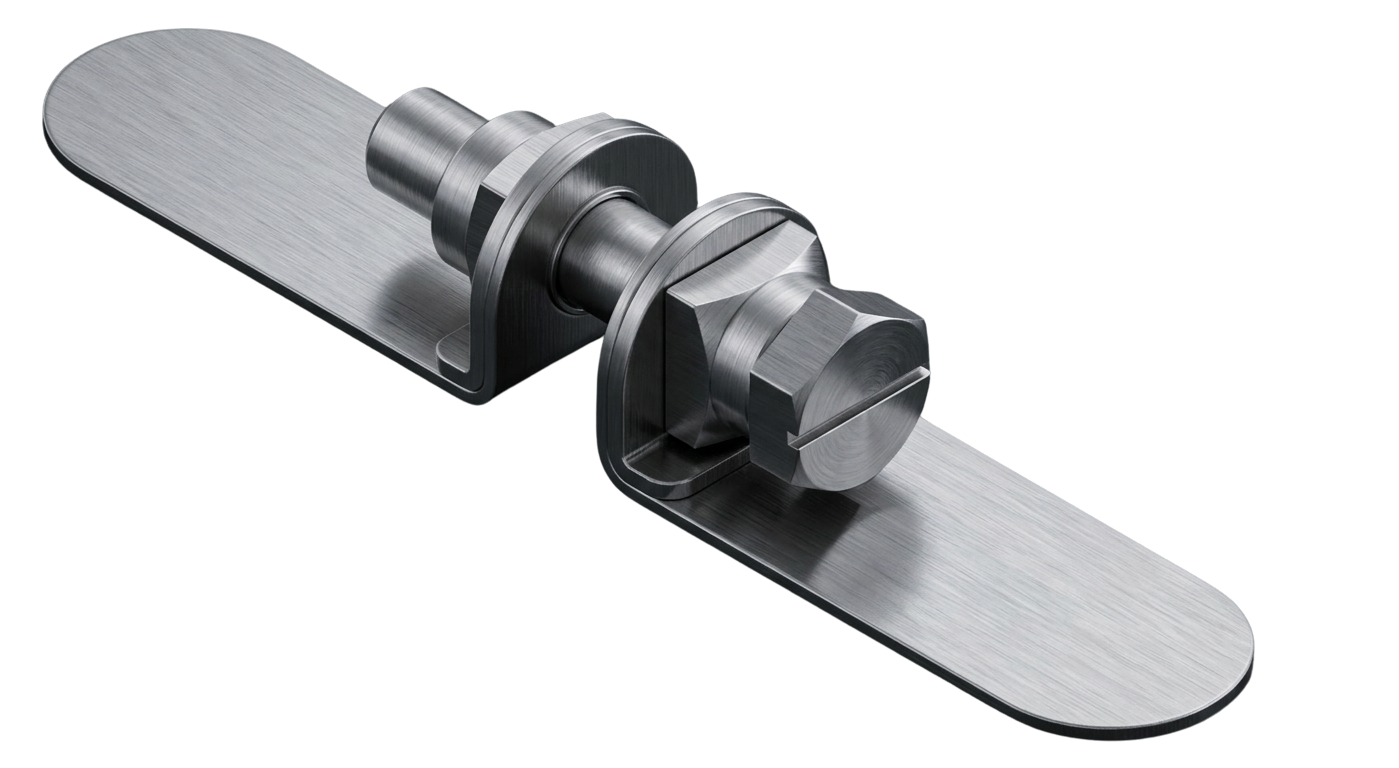

Spannschlösser zum Aufschweißen

Eigene Fertigung

Wir produzieren direkt an unserem Standort mit modernster Stanz- und Umformtechnik. Profitieren Sie von kurzen Wegen und höchster Präzision vom Hersteller.

Sonderanfertigungen

Individuelle Lösungen nach Ihren technischen Zeichnungen. Wir fertigen passgenau, termingerecht und flexibel nach Ihren persönlichen Vorgaben.

Höchste Qualität

Mehr als 35 Jahre Erfahrung und technische Kompetenz. Erstklassige Materialien und eine sorgfältige Endkontrolle garantieren die Langlebigkeit unserer Produkte.

Direkt Kontakt aufnehmen

Übersichtstabelle: Werkstoffe & Normen

Werkstoff	Schellenband / Stützscheibe / Stützwinkel
W1	Stahl DX51D+Z-275 MAC (verzinkt), Zugfestigkeit min. 400 N/mm²
W3	Stahl der Werkstoffnummer 1.4016 (X6Cr17), AISI 430 nach DIN EN 10088-2
W4	Stahl der Werkstoffnummer 1.4301 (X5CrNi18-10), AISI 304 nach DIN EN 10088-2
W5	Stahl der Werkstoffnummer 1.4404 / 1.4435 (X2CrNiMo), AISI 316L nach DIN EN 10088-2

Internationale Normbezeichnung
Werkstoff	DIN	AISI	BS	AFNOR	SS	SUS
W1	DX51D+Z275 MAC ist ein nach EN 10346 genormter, feuerverzinkter Stahl mit einer metallisch legierten Beschichtung
W3	1.4016	430	430 S 17	Z8 C 17	2320	430
W4	1.4301	304	304 S 15	Z6 CN 18-09	2332	304
W5	1.4404	316L	316 S 31	Z3 CND 17	2347	316L

Andere Werkstoffe auf Anfrage!

Datenblatt: Gummiprofile & Abmessungen

Gummiprofil-Werkstoffe / Eigenschaften
Kurzbezeichnung	EPDM	CR	NBR	Silikon (MVQ)
Chemische Bezeichnung	Ethylen-Propylen-Kautschuk	Chloropren-Kautschuk	Nitril-Kautschuk	Methyl-Vinyl-Silikon
Farbe	schwarz	schwarz	schwarz	milchig/grau
Zugfestigkeit [N/mm²]	7	10	14	8,5
Bruchdehnung [%]	350	200	390	350
Härtebereich [Shore A]	65 ± 5	65 ± 5	65 ± 5	65 ± 5
Temperaturbereich [°C]	-40 bis +120	-35 bis +100	-35 bis +100	-60 bis +170
Wetter- / Ozonbeständigkeit	sehr gut	sehr gut	mäßig	gut
Alterungs- / Lichtrissbeständigkeit	sehr gut	sehr gut	gut	sehr gut
Beständig gegen:
Benzin	nicht beständig	ausreichend	gut	mäßig
Öle und Fette	nicht beständig	gut	sehr gut	gut
Alkohole	gut	gut	gut	gut
Säuren	gut	gut	sehr gut	mäßig
Alkalien	gut	gut	sehr gut	mäßig

Abmessungen der Werkstoffe

B₁	B₂	S	EPDM	CR	NBR	Silikon
09	13 ±0,8	1,0 ±0,35	●	●	●	●
12	15 ±0,8	1,0 ±0,35	●	●	●	●
15	19 ±1,0	1,5 ±0,35	●	●	●	●
20	25 ±1,0	2,0 ±0,35	●	●	●	●
25	31 ±1,3	3,0 ±0,35	●	●	●	●
30	36 ±1,3	3,0 ±0,35	●	—	—	●

Die angegebenen Daten fungieren lediglich als Entscheidungshilfe, da eine Gewährleistung grundsätzlich nicht übernommen werden kann, denn Haltbarkeit und Funktion der Materialien ist von einer Reihe Faktoren abhängig, auf die wir keinen Einfluss haben.

``.
