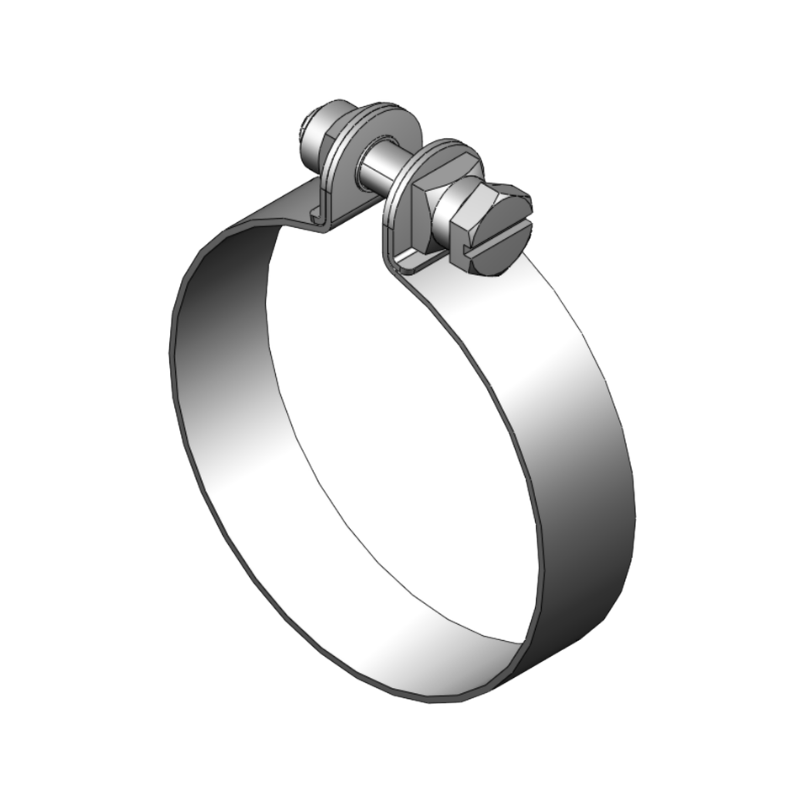

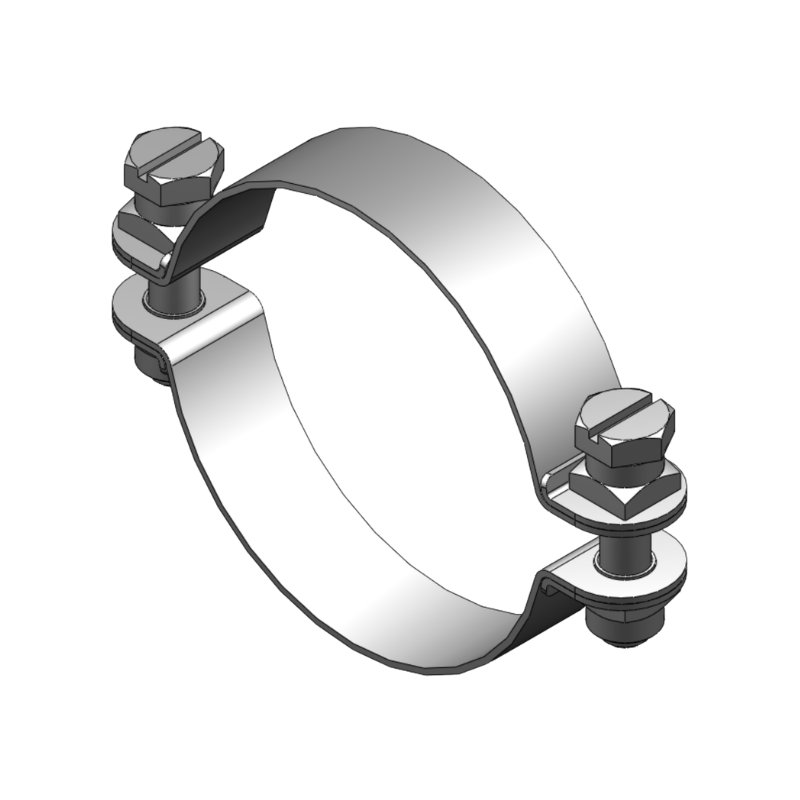

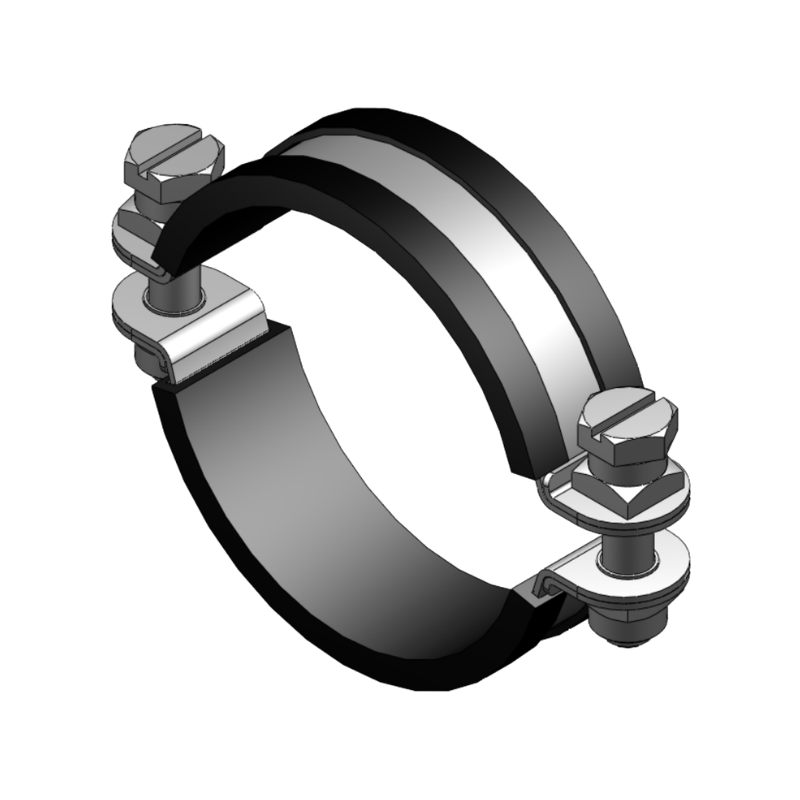

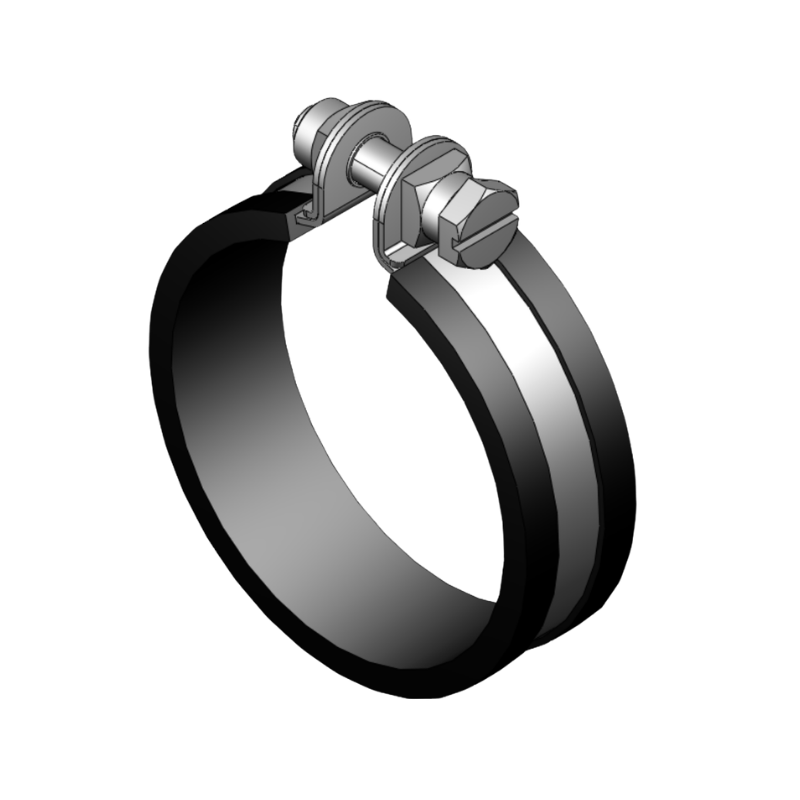

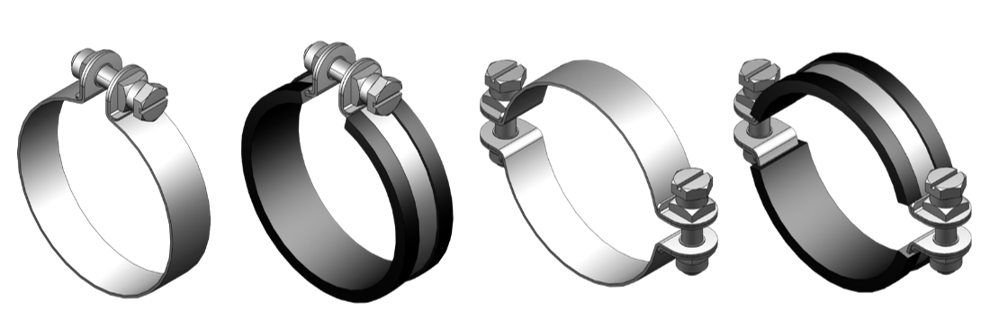

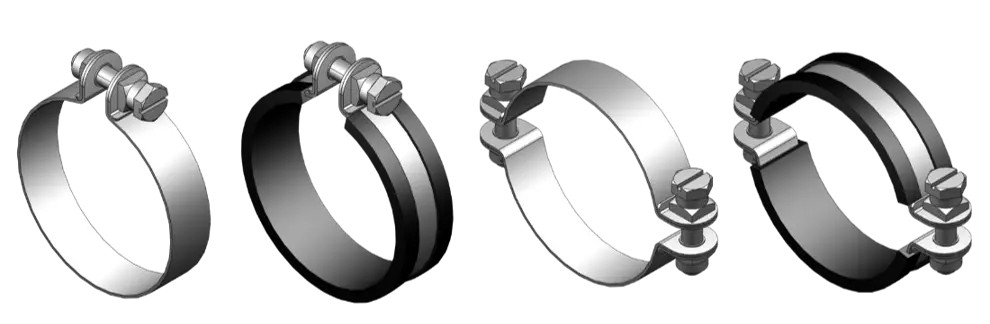

Halterungsschellen nach DIN 3016-2 zählen seit Jahrzehnten zu den bewährten Befestigungselementen für die sichere und dauerhafte Fixierung von Rohrleitungen, Kabeln und Schlauchsystemen. Sie kommen überall dort zum Einsatz, wo eine stabile, vibrationsarme und zuverlässige Montage erforderlich ist – insbesondere im Maschinenbau, Fahrzeugbau sowie in industriellen Anlagen.
Kennzeichnend für diese Ausführung ist die Konstruktion mit Spannbacken. Im Vergleich zu herkömmlichen Schellen ermöglicht diese Bauart eine gleichmäßige Kraftverteilung auf das Befestigungsgut und gewährleistet einen dauerhaft festen Sitz – auch bei dynamischen Belastungen und starken Vibrationen.
Gefertigt werden die Schellen aus hochwertigem Stahl oder Edelstahl und erfüllen damit hohe Anforderungen an Festigkeit und Korrosionsbeständigkeit. Je nach Einsatzbereich sind Varianten mit oder ohne Gummiprofil verfügbar. Ausführungen mit Gummieinlage bieten zusätzliche Vorteile wie wirksame Geräuschdämpfung, Schutz vor Beschädigungen sowie elektrische Isolation.
Dank der genormten Bauweise nach DIN 3016-2 ist eine hohe Passgenauigkeit und Austauschbarkeit sichergestellt. Das erleichtert sowohl die Planung als auch die Montage und reduziert den Aufwand bei Wartung und Instandhaltung.
Für Anwender, die Wert auf Qualität, Langlebigkeit und Betriebssicherheit legen, stellen Halterungsschellen nach DIN 3016-2 eine wirtschaftliche und praxisbewährte Lösung dar.

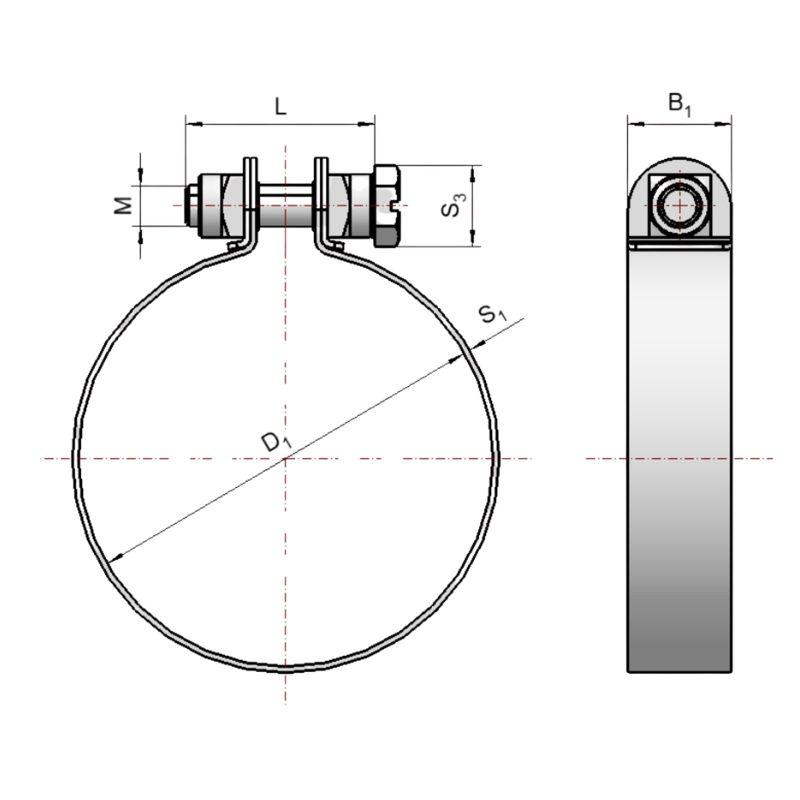

| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 09 bis 240 | ±1 | 9 | 0,6 | 0,4 | M4 x 22 | — | Zylinderschraube nach DIN ISO 1207 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 12 bis 250 | ±1 | 12 | 0,7 | 0,5 | M5 x 25 | 8 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 20 bis 400 | ±1,5 | 15 | 0,8 | 0,6 | M6 x 30 | 10 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 25 bis 500 | ±2 | 20 | 1,1 | 0,8 | M8 x 40 | 13 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 40 bis 600 | ±2 | 25 | 1,3 | 1,0 | M10 x 45 | 17 | Schraube nach DIN EN ISO 24017 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 75 bis 700 | +2 -3 |
30 | 2,5 | 2,5 | M12 x 70 | 19 | Schraube nach DIN EN ISO 24017 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||

| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 09 bis 240 | ±1 | 9 | 0,6 | 0,4 | M4 x 22 | — | Zylinderschraube nach DIN ISO 1207 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 12 bis 250 | ±1 | 12 | 0,7 | 0,5 | M5 x 25 | 8 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 20 bis 400 | ±1,5 | 15 | 0,8 | 0,6 | M6 x 30 | 10 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 25 bis 500 | ±2 | 20 | 1,1 | 0,8 | M8 x 40 | 13 | Schraube nach DIN EN ISO 24017 jedoch mit Schlitz |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 40 bis 600 | ±2 | 25 | 1,3 | 1,0 | M10 x 45 | 17 | Schraube nach DIN EN ISO 24017 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | ||||||
| 75 bis 700 | +2 -3 |
30 | 2,5 | 2,5 | M12 x 70 | 19 | Schraube nach DIN EN ISO 24017 |
||
|
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
|||||||||

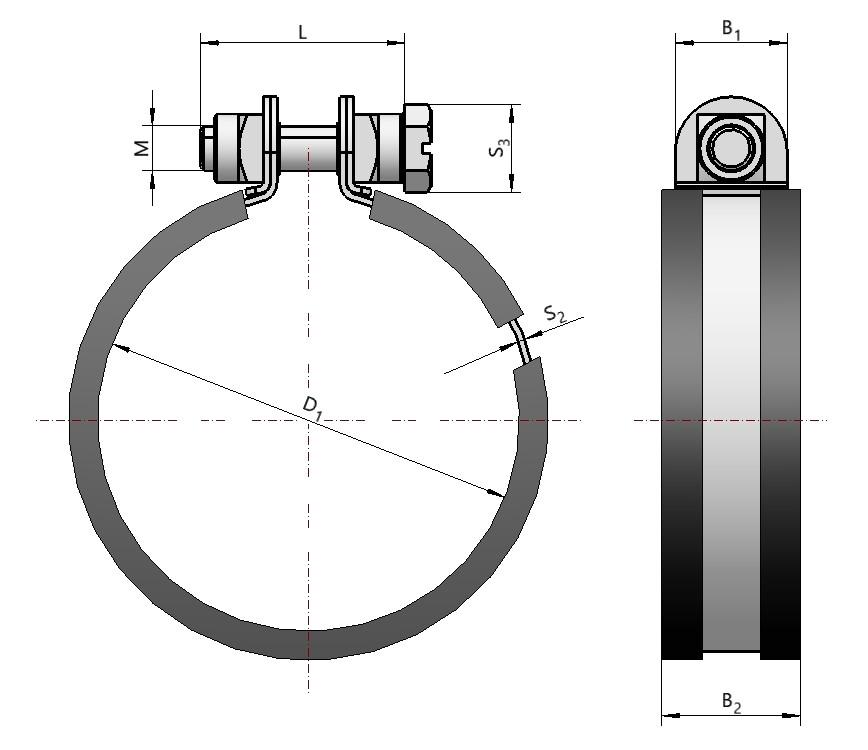

| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 07 bis 100 | ±1 | 9 | 13 ±0,8 | 0,6 | 0,5 | M4 x 22 | — | Zylinderschraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 10 bis 120 | ±1 | 12 | 15 ±0,8 | 0,7 | 0,5 | M5 x 25 | 8 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 17 bis 120 | ±1,5 | 15 | 19 ±1,0 | 0,8 | 0,6 | M6 x 30 | 10 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 20 bis 250 | ±2 | 20 | 25 ±1,0 | 1,2 | 0,8 | M8 x 40 | 13 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 34 bis 500 | ±2 | 25 | 31 ±1,3 | 1,3 | 1,0 | M10 x 45 | 17 | Schraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 70 bis 600 | +2 -3 |
30 | 36 ±1,3 | 2,5 | 2,5 | M12 x 70 | 19 | Schraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||

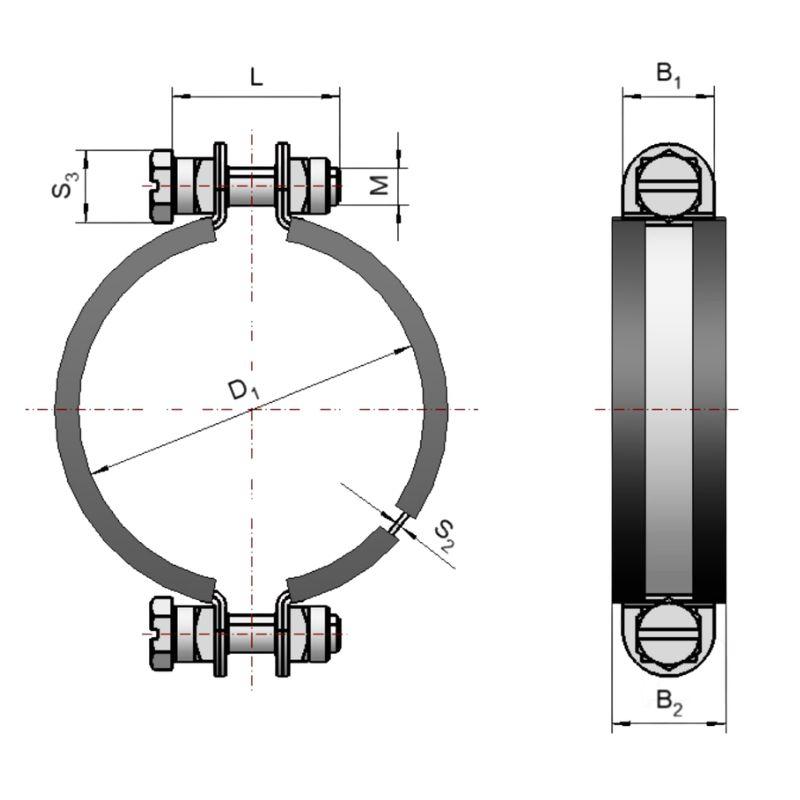

| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 7 bis 100 | ±1 | 9 | 13 ±0,8 | 0,6 | 0,5 | M4 x 22 | — | Zylinderschraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 10 bis 120 | ±1 | 12 | 15 ±0,8 | 0,7 | 0,5 | M5 x 25 | 8 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 17 bis 120 | ±1,5 | 15 | 19 ±1,0 | 0,8 | 0,6 | M6 x 30 | 10 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 20 bis 250 | ±2 | 20 | 25 ±1,0 | 1,2 | 0,8 | M8 x 40 | 13 | Schraube nach DIN ISO 1207, jedoch mit Schlitz |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 34 bis 500 | ±2 | 25 | 31 ±1,3 | 1,3 | 1,0 | M10 x 45 | 17 | Schraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||
| Nenn-Ø D₁ |
Spann- bereich D₁ |
B₁ ± 0,3 |
B₂ | S₁ +0,2 -0,1 |
M x L | S₃ | Schraube Kopfform |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| W1 | W3 | W4 | W5 | |||||||
| 70 bis 600 | +2 -3 |
30 | 36 ±1,3 | 2,5 | 2,5 | M12 x 70 | 19 | Schraube nach DIN ISO 1207 |
||
| D₁ entspricht dem Außendurchmesser des zu haltenden Teiles. Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm. Größere Nenndurchmesser nach Vereinbarung. |
||||||||||

| Gummiprofil-Werkstoffe / Eigenschaften | ||||
|---|---|---|---|---|
| Kurzbezeichnung | EPDM | CR | NBR | Silikon (MVQ) |
| Chemische Bezeichnung | Ethylen-Propylen-Kautschuk | Chloropren-Kautschuk | Nitril-Kautschuk | Methyl-Vinyl-Silikon |
| Farbe | schwarz | schwarz | schwarz | milchig/grau |
| Zugfestigkeit [N/mm²] | 7 | 10 | 14 | 8,5 |
| Bruchdehnung [%] | 350 | 200 | 390 | 350 |
| Härtebereich [Shore A] | 65 ± 5 | 65 ± 5 | 65 ± 5 | 65 ± 5 |
| Temperaturbereich [°C] | -40 bis +120 | -35 bis +100 | -35 bis +100 | -60 bis +170 |
| Wetter- / Ozonbeständigkeit | sehr gut | sehr gut | mäßig | gut |
| Alterungs- / Lichtrissbeständigkeit | sehr gut | sehr gut | gut | sehr gut |
| Beständig gegen: | ||||
| Benzin | nicht beständig | ausreichend | gut | mäßig |
| Öle und Fette | nicht beständig | gut | sehr gut | gut |
| Alkohole | gut | gut | gut | gut |
| Säuren | gut | gut | sehr gut | mäßig |
| Alkalien | gut | gut | sehr gut | mäßig |
| B1 | B2 | S | EPDM | CR | NBR | Silikon |
|---|---|---|---|---|---|---|
| 09 | 13 ±0,8 | 1,0 ±0,35 | ● | ● | ● | ● |
| 12 | 15 ±0,8 | 1,0 ±0,35 | ● | ● | ● | ● |
| 15 | 19 ±1,0 | 1,5 ±0,35 | ● | ● | ● | ● |
| 20 | 25 ±1,0 | 2,0 ±0,35 | ● | ● | ● | ● |
| 25 | 31 ±1,3 | 3,0 ±0,35 | ● | ● | ● | ● |
| 30 | 36 ±1,3 | 3,0 ±0,35 | ● | — | — | ● |

Die angegebenen Daten fungieren lediglich als Entscheidungshilfe, da eine Gewährleistung grundsätzlich nicht übernommen werden kann, denn Haltbarkeit und Funktion der Materialien ist von einer Reihe Faktoren abhängig, auf die wir keinen Einfluss haben.

| Werkstoff | Schellenband / Stützscheibe / Stützwinkel | |
|---|---|---|
| W1 | Stahl DX51D+Z-275 MAC (verzinkt), Zugfestigkeit min. 400 N/mm² |
![]() |
| W3 | Stahl der Werkstoffnummer 1.4016 (X6Cr17), AISI 430 nach DIN EN 10088-2 | |
| W4 | Stahl der Werkstoffnummer 1.4301 (X5CrNi18-10), AISI 304 nach DIN EN 10088-2 | |
| W5 | Stahl der Werkstoffnummer 1.4404 / 1.4435 (X2CrNiMo), AISI 316L nach DIN EN 10088-2 |
| Internationale Normbezeichnung | ||||||
|---|---|---|---|---|---|---|
| Werkstoff | DIN | AISI | BS | AFNOR | SS | SUS |
| W1 | DX51D+Z275 MAC ist ein nach EN 10346 genormter, feuerverzinkter Stahl mit einer metallisch legierten Beschichtung | |||||
| W3 | 1.4016 | 430 | 430 S 17 | Z8 C 17 | 2320 | 430 |
| W4 | 1.4301 | 304 | 304 S 15 | Z6 CN 18-09 | 2332 | 304 |
| W5 | 1.4404 | 316L | 316 S 31 | Z3 CND 17 | 2347 | 316L |
