Schlauchschellen mit Spannbacken
DIN 3017-2

Schlauchschellen nach DIN 3017-2 – Robuste Verbindungstechnik

Schlauchschellen nach DIN 3017-2 sind bewährte Befestigungselemente zur sicheren und dichten Verbindung von Schläuchen auf Rohrstutzen, Armaturen und Anschlussstücken. Sie gewährleisten eine zuverlässige Abdichtung auch unter Druck, Temperaturschwankungen und mechanischer Belastung – insbesondere im Maschinenbau, Fahrzeugbau sowie in der Industrie- und Installationstechnik.

Im Unterschied zu einfachen Schlauchbefestigungen zeichnen sich Schellen nach DIN 3017-2 durch ihre robuste Bauweise und hohe Spannkraft aus. Die Konstruktion ermöglicht eine gleichmäßige Druckverteilung auf den Schlauch, wodurch Beschädigungen vermieden und gleichzeitig eine dauerhaft sichere Verbindung erreicht wird.

Gefertigt werden diese Schlauchschellen in der Regel aus verzinktem Stahl oder hochwertigem Edelstahl. Dadurch bieten sie eine hohe Korrosionsbeständigkeit und sind optimal für den Innen- und Außeneinsatz geeignet. Je nach Ausführung stehen unterschiedliche Bandbreiten und Spannbereiche zur Verfügung, um eine perfekte Anpassung an verschiedene Schlauchdurchmesser zu garantieren.

Die genormte Ausführung sichert eine gleichbleibend hohe Qualität sowie einfache Montage und Austauschbarkeit. Dies reduziert Montagezeiten und erhöht die Betriebssicherheit in der täglichen Anwendung.

Für Anwender, die auf zuverlässige, langlebige und wirtschaftliche Verbindungslösungen setzen, sind Schlauchschellen nach DIN 3017-2 seit Jahren die erste Wahl.

Als Vibrationsschutz und gegen ein Eindringen von Kriechwasser können beide Ausführungen (Form B1 und B2) zusätzlich mit einem Gummiprofil ausgerüstet werden.

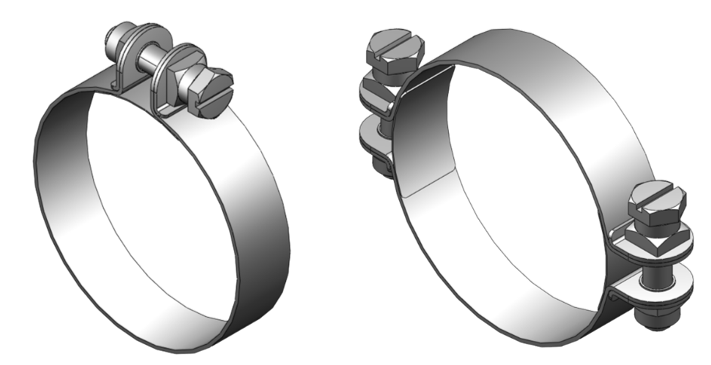

Formenübersicht nach DIN 3017-2

Einsatzgebiete:


  • Maschinen– und Schiffbau
  • Elektro– und Chemieindustrie
  • Lebensmittel– und Getränkeindustrie
  • Schienenfahrzeugbau
  • Weiße Ware
  • Sanitärbereich
  • Land– und Baumaschinen
  • Motorenbau
  • Bewässerungssysteme
  • Pumpen und Filter
  • Bergbau
  • Umwelttechnik

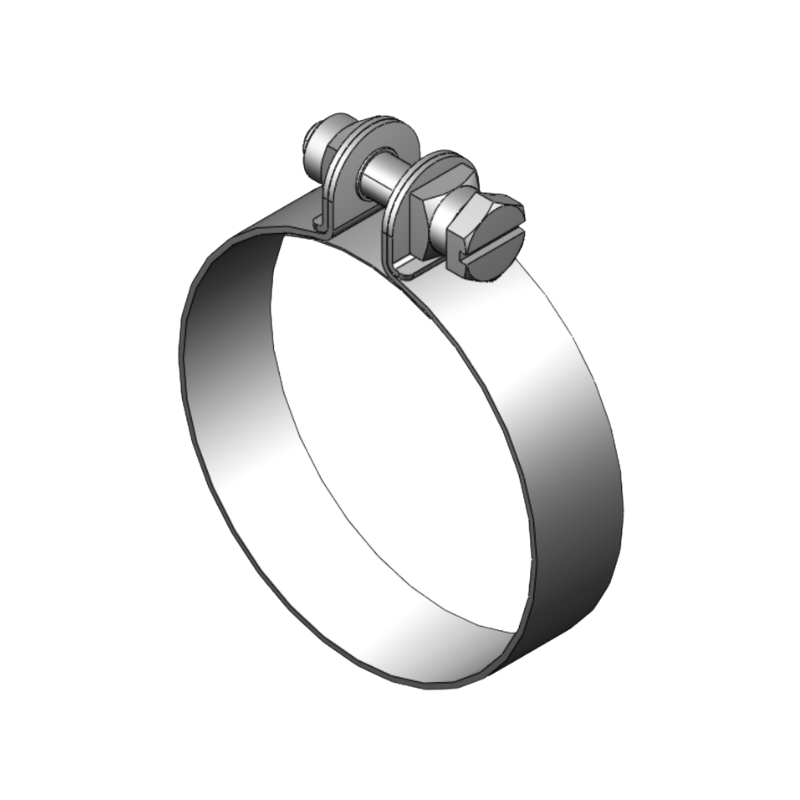

Form B1

Zum Konfigurator

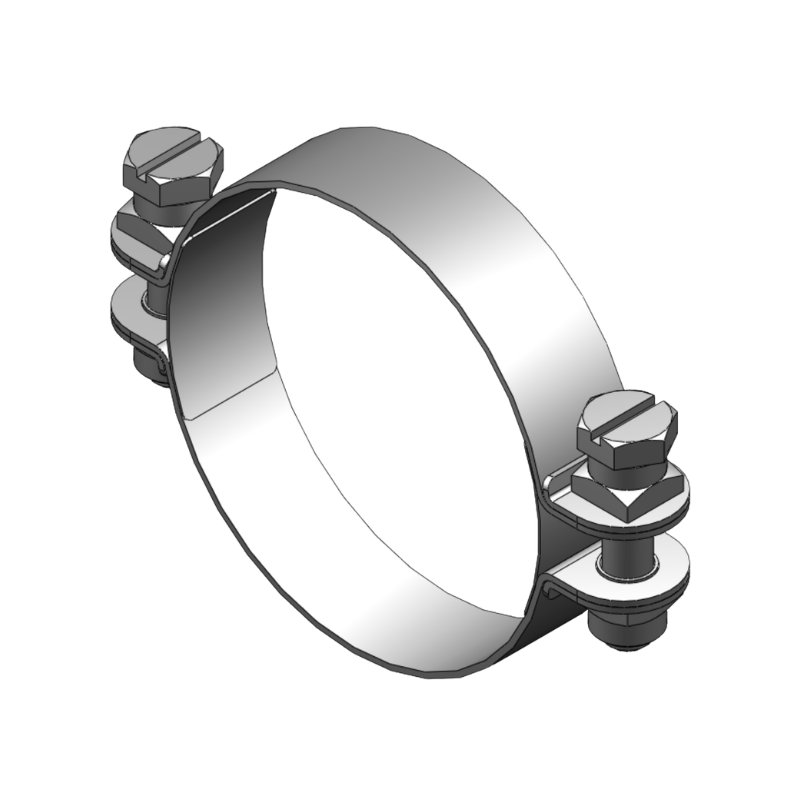

Form B2

Zum Konfigurator

Individuelle Ausführungen möglich

Wir beraten Sie gerne persönlich.

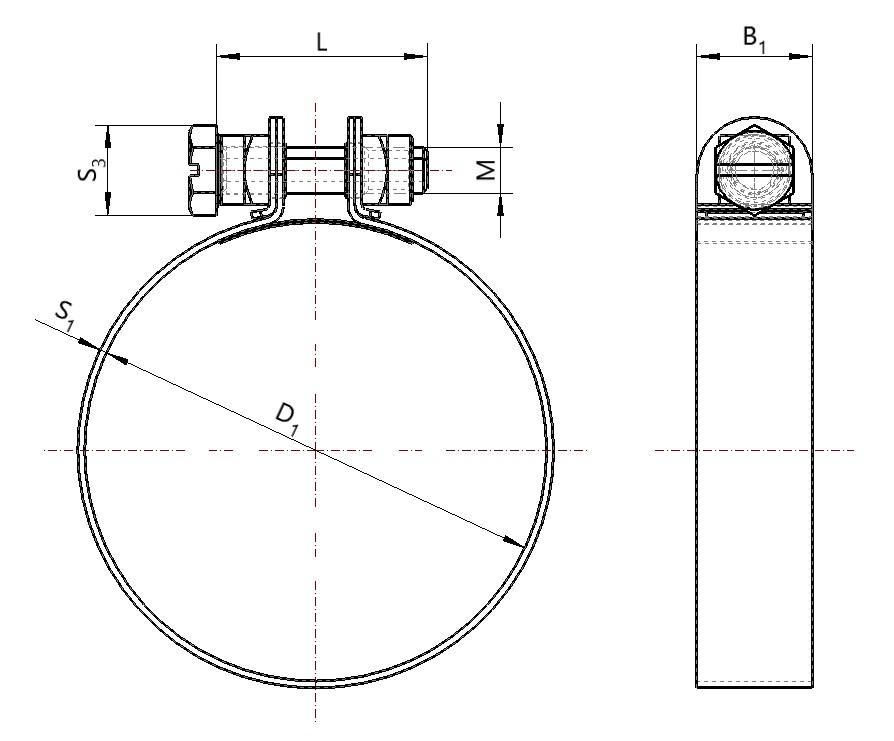

MESMA Maßangaben für Form B1 gemäß DIN 3017-2

Konfigurator DIN 3017-2-B1

Form
Bandbreite
Ø D₁
Werkstoff
Menge
Art.-Nr.
---
Bez.
---
Zusammenfassung Ihrer Anfrage
Übersichtstabelle: Werkstoffe & Normen
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
09 bis 240 ±1 9 0,4 0,4 M4 x 22 — Zylinderschraube
nach DIN ISO 1207
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
12 bis 250 ±1 12 0,5 0,5 M5 x 25 8 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
20 bis 400 ±1,5 15 0,6 0,6 M6 x 30 10 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
25 bis 500 ±2 20 1,1 0,8 M8 x 40 13 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
40 bis 600 ±2 25 1,3 1,0 M10 x 45 17 Schraube
nach DIN EN ISO 24017
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
75 bis 700 +2
-3		 30 2,5 2,5 M12 x 70 19 Schraube
nach DIN EN ISO 24017
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.

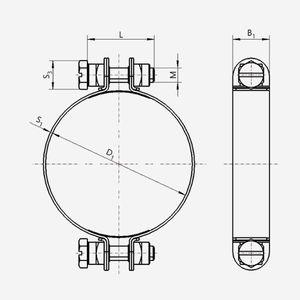

MESMA Maßangaben für Form H2 gemäß DIN 3016-2

Konfigurator DIN 3017-2-B2

Form
Band
Ø D₁
Werkstoff
Menge
Art.-Nr.
---
Bez.
---
Übersichtstabelle: Werkstoffe & Normen
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
22 bis 240 ±1 9 0,4 0,4 M4 x 22 — Zylinderschraube
nach DIN ISO 1207
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
25 bis 250 ±1 12 0,5 0,5 M5 x 25 8 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
30 bis 400 ±3 15 0,6 0,6 M6 x 30 10 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
40 bis 500 ±4 20 1,1 0,8 M8 x 40 13 Schraube
nach DIN EN ISO 24017
jedoch mit Schlitz
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
50 bis 600 ±4 25 1,3 1,0 M10 x 45 17 Schraube
nach DIN EN ISO 24017
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
Nenn-Ø
D₁		 Spann-
bereich
D₁		 B₁
± 0,3		 S₁
+0,2
-0,1		 M x L S₃ Schraube
Kopfform
W1 W3 W4 W5
80 bis 700 ±4 30 2,5 2,5 M12 x 70 19 Schraube
nach DIN EN ISO 24017
D₁ entspricht dem Außendurchmesser des zu haltenden Teiles.
Der Stufensprung innerhalb des angegebenen Durchmesserbereiches beträgt 1mm.
Größere Nenndurchmesser nach Vereinbarung.
MESMA
Übersichtstabelle: Werkstoffe & Normen
Werkstoff Schellenband / Stützscheibe / Stützwinkel
W1 Stahl DX51D+Z-275 MAC (verzinkt), Zugfestigkeit min. 400 N/mm² Stahlband
W3 Stahl der Werkstoffnummer 1.4016 (X6Cr17), AISI 430 nach DIN EN 10088-2
W4 Stahl der Werkstoffnummer 1.4301 (X5CrNi18-10), AISI 304 nach DIN EN 10088-2
W5 Stahl der Werkstoffnummer 1.4404 / 1.4435 (X2CrNiMo), AISI 316L nach DIN EN 10088-2
Internationale Normbezeichnung
Werkstoff DINAISIBSAFNORSSSUS
W1 DX51D+Z275 MAC ist ein nach EN 10346 genormter, feuerverzinkter Stahl mit einer metallisch legierten Beschichtung
W31.4016430430 S 17Z8 C 172320430
W41.4301304304 S 15Z6 CN 18-092332304
W51.4404316L316 S 31Z3 CND 172347316L
Andere Werkstoffe auf Anfrage!
MESMA
Datenblatt: Gummiprofile & Abmessungen
Gummiprofil-Werkstoffe / Eigenschaften
Kurzbezeichnung EPDM CR NBR Silikon (MVQ)
Chemische Bezeichnung Ethylen-Propylen-Kautschuk Chloropren-Kautschuk Nitril-Kautschuk Methyl-Vinyl-Silikon
Farbe schwarz schwarz schwarz milchig/grau
Zugfestigkeit [N/mm²] 7 10 14 8,5
Bruchdehnung [%] 350 200 390 350
Härtebereich [Shore A] 65 ± 5 65 ± 5 65 ± 5 65 ± 5
Temperaturbereich [°C] -40 bis +120 -35 bis +100 -35 bis +100 -60 bis +170
Wetter- / Ozonbeständigkeit sehr gut sehr gut mäßig gut
Alterungs- / Lichtrissbeständigkeit sehr gut sehr gut gut sehr gut
Beständig gegen:
Benzin nicht beständig ausreichend gut mäßig
Öle und Fette nicht beständig gut sehr gut gut
Alkohole gut gut gut gut
Säuren gut gut sehr gut mäßig
Alkalien gut gut sehr gut mäßig

Abmessungen der Werkstoffe

B1 B2 S EPDM CR NBR Silikon
0913 ±0,81,0 ±0,35●●●●
1215 ±0,81,0 ±0,35●●●●
1519 ±1,01,5 ±0,35●●●●
2025 ±1,02,0 ±0,35●●●●
2531 ±1,33,0 ±0,35●●●●
3036 ±1,33,0 ±0,35●——●
Zeichnung

Die angegebenen Daten fungieren lediglich als Entscheidungshilfe, da eine Gewährleistung grundsätzlich nicht übernommen werden kann, denn Haltbarkeit und Funktion der Materialien ist von einer Reihe Faktoren abhängig, auf die wir keinen Einfluss haben.

``.
