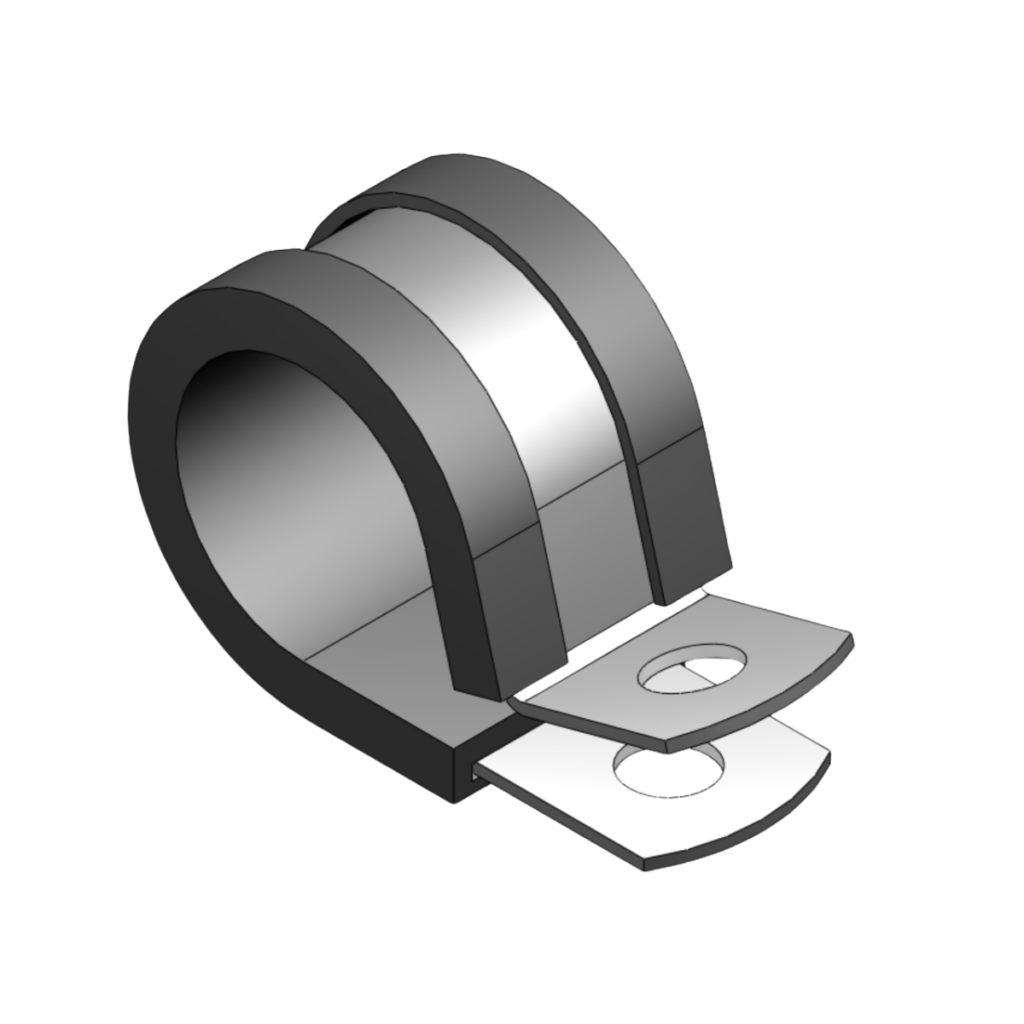

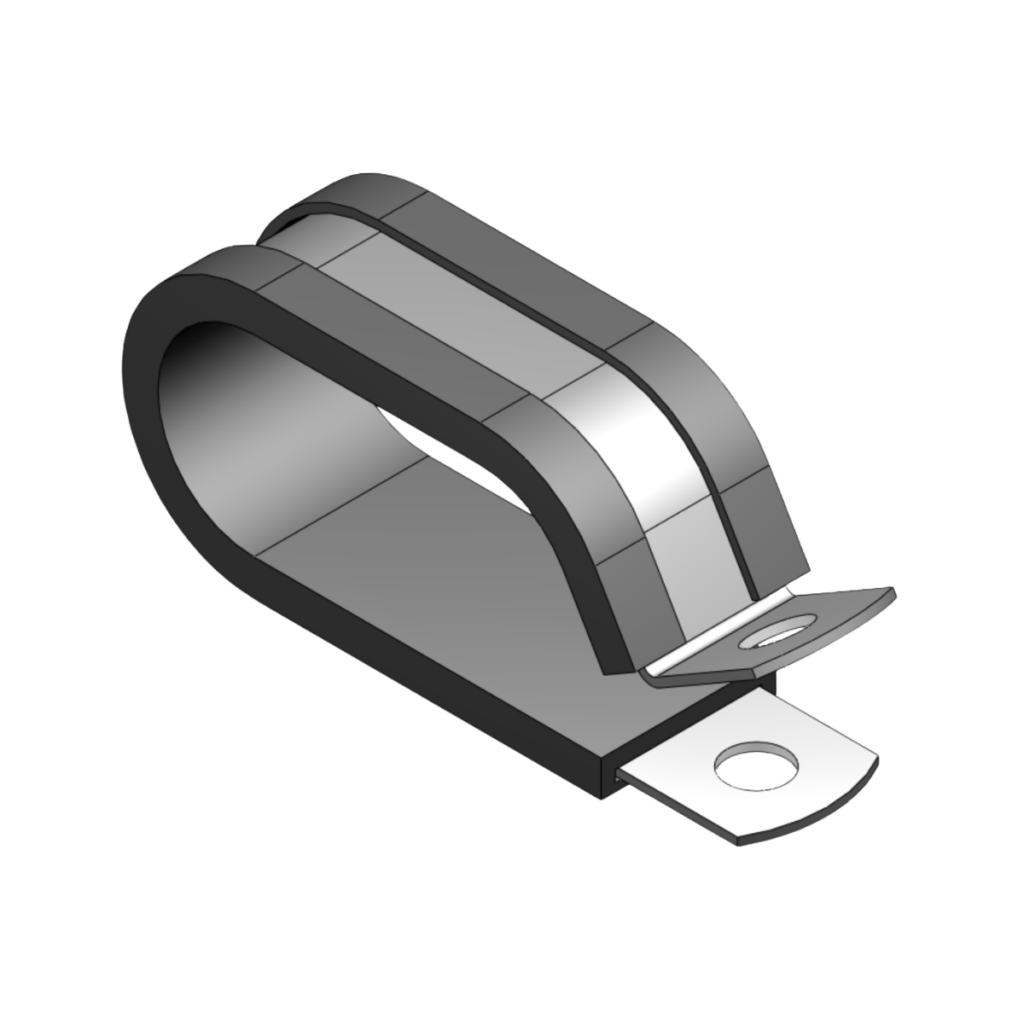

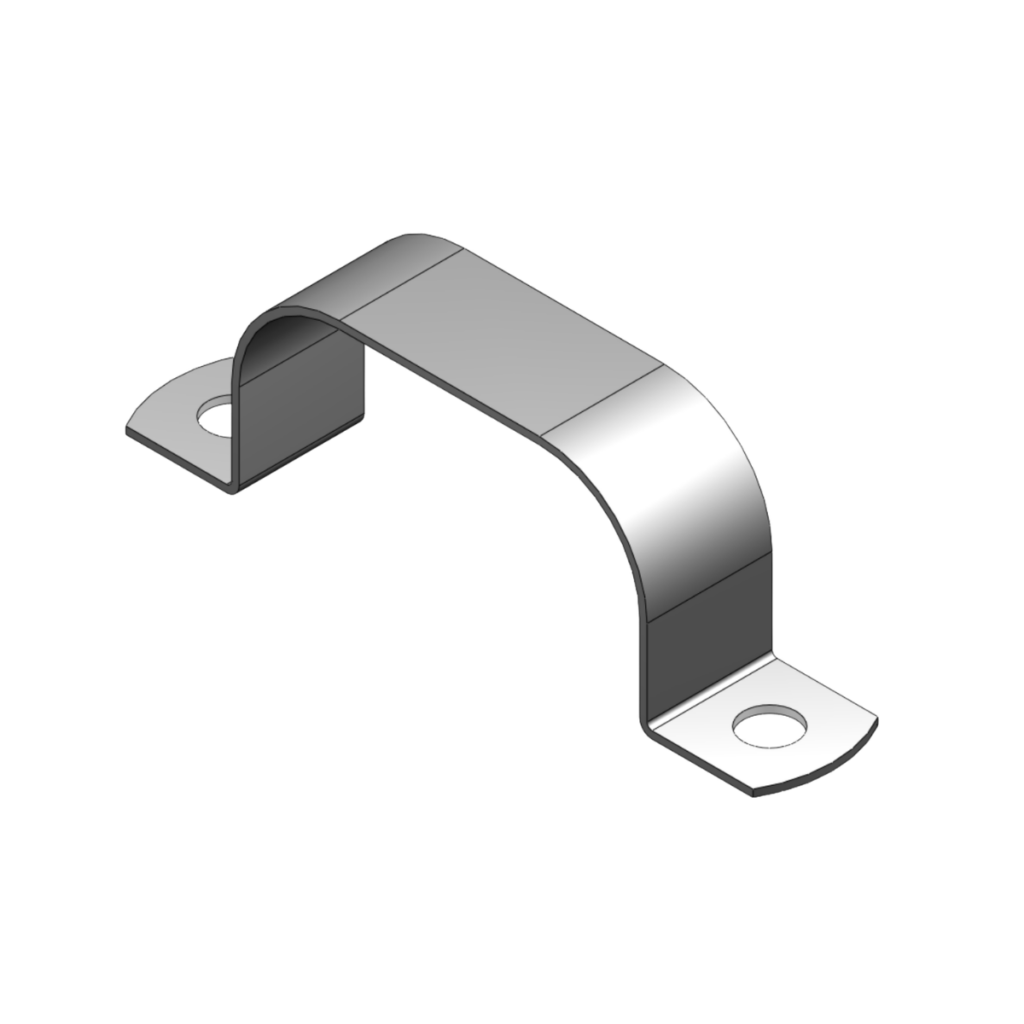

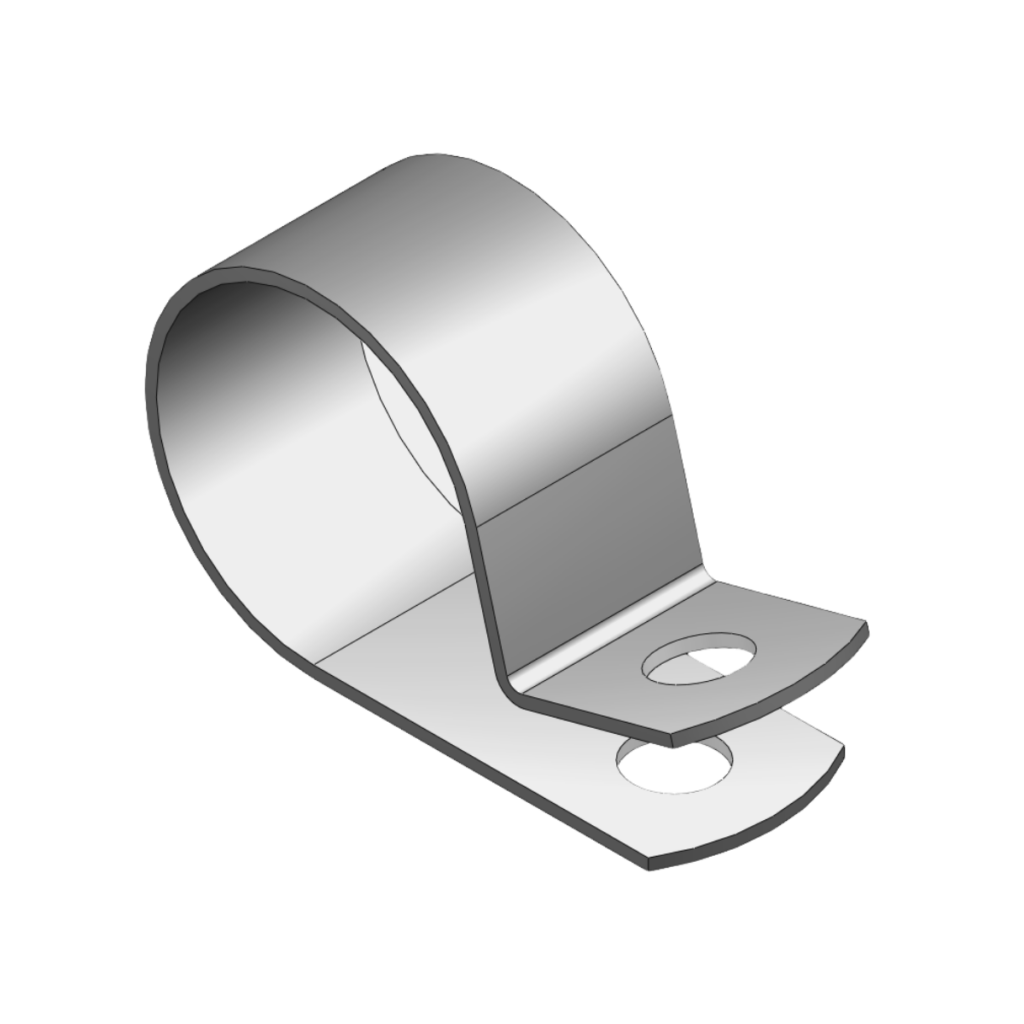

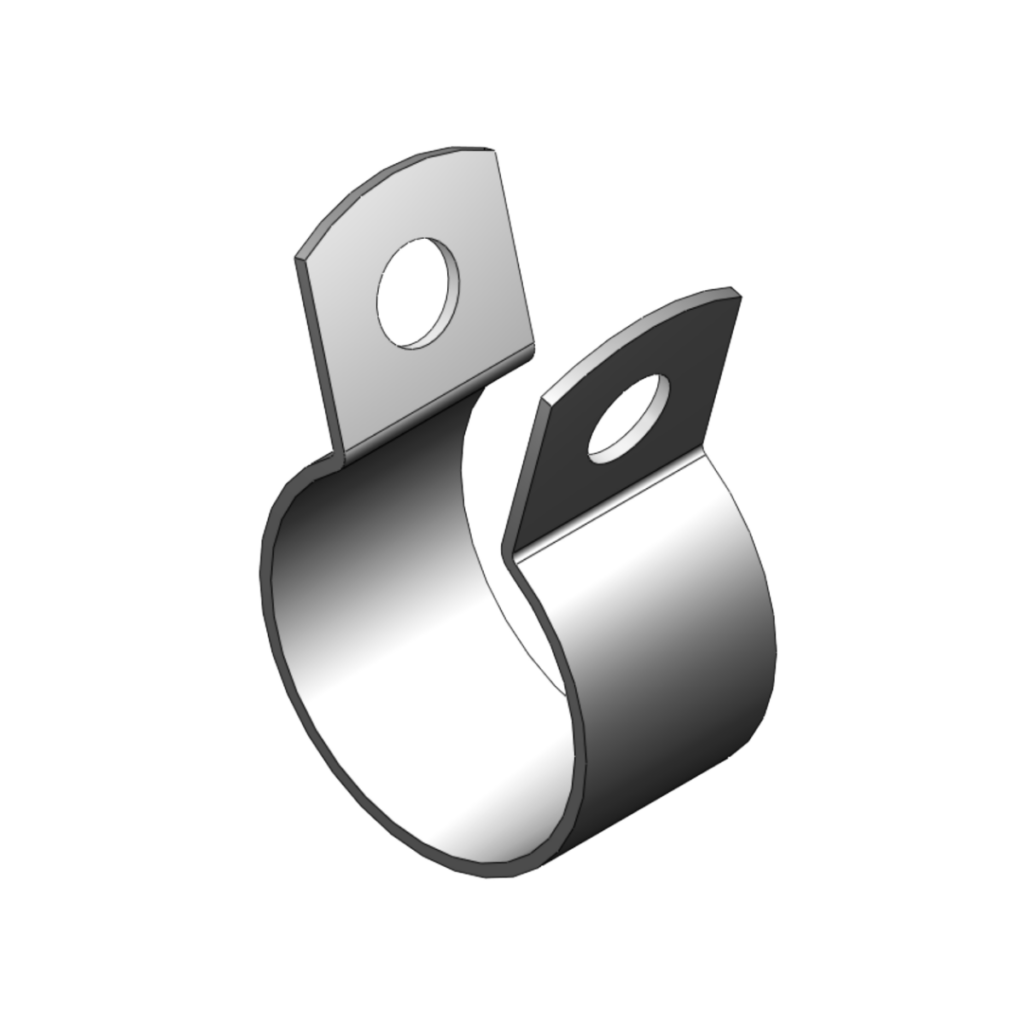

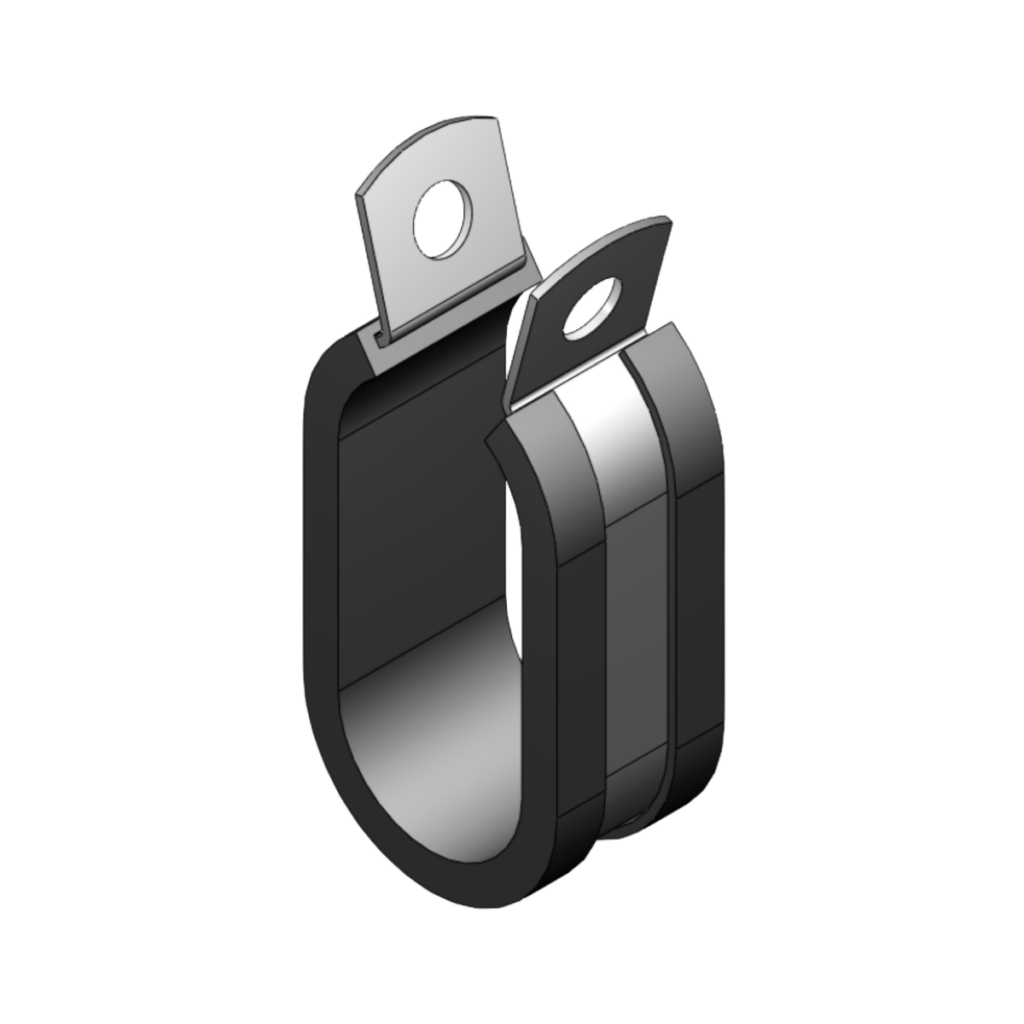

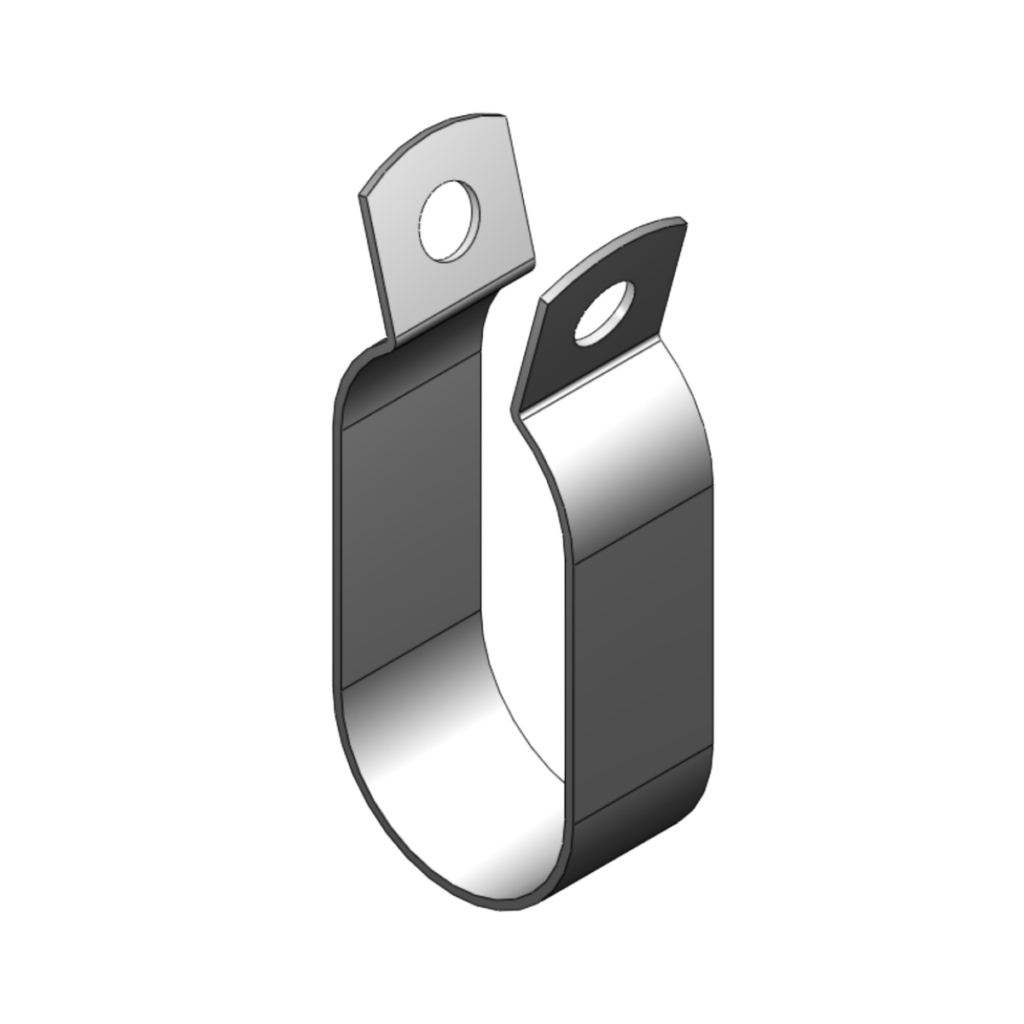

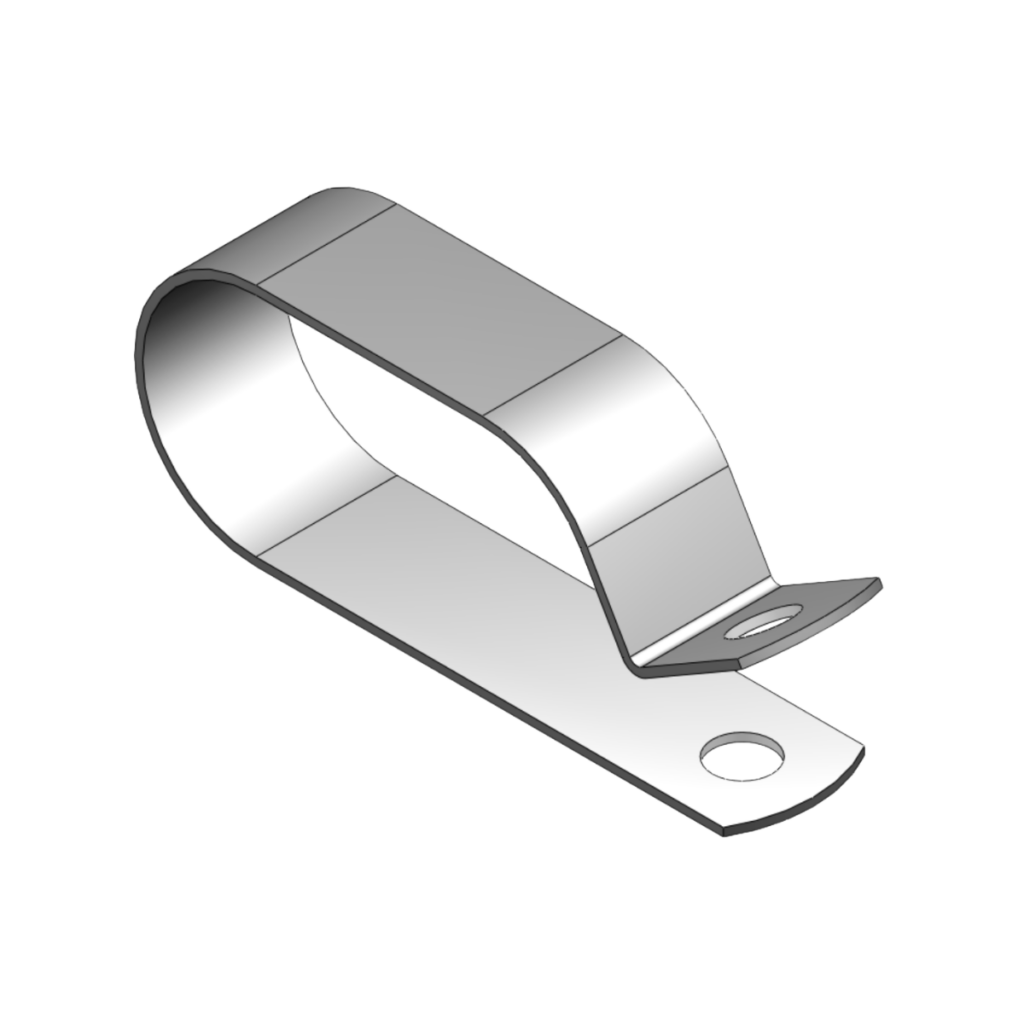

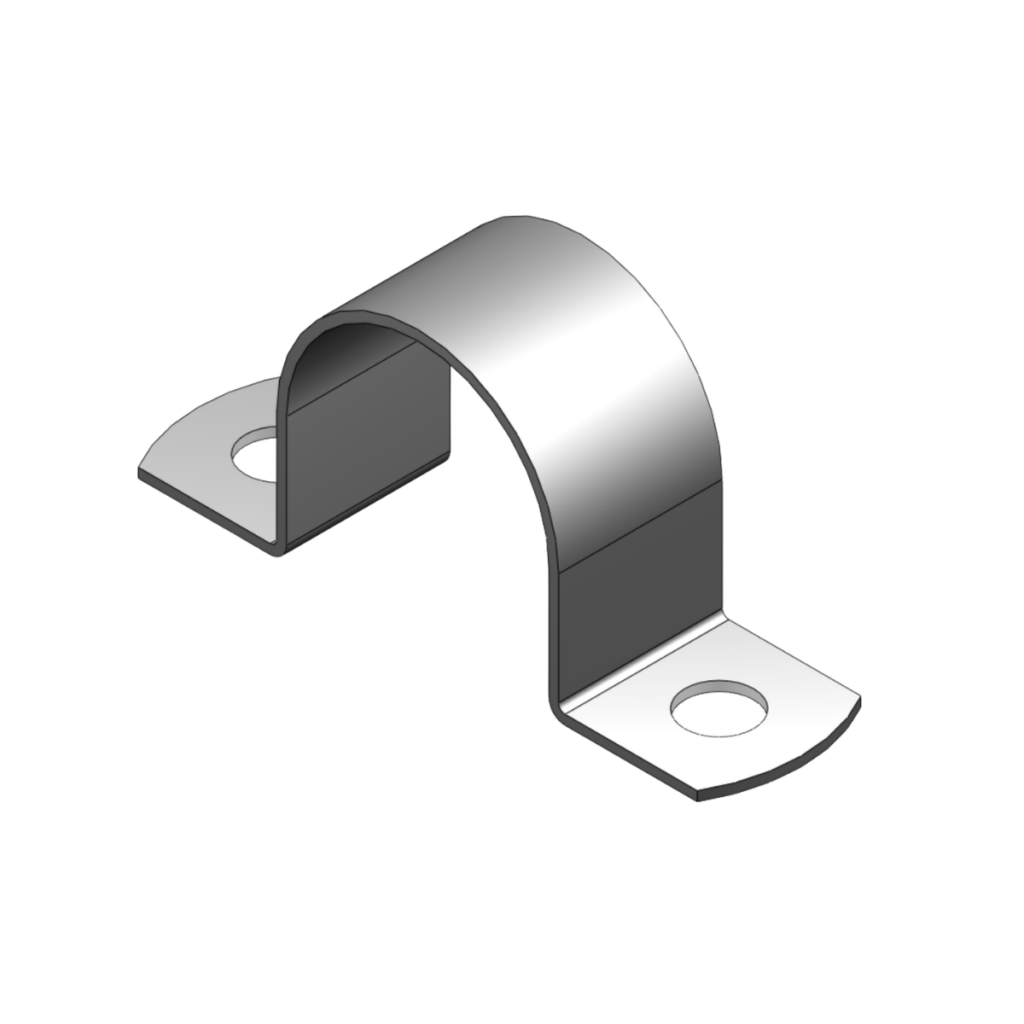

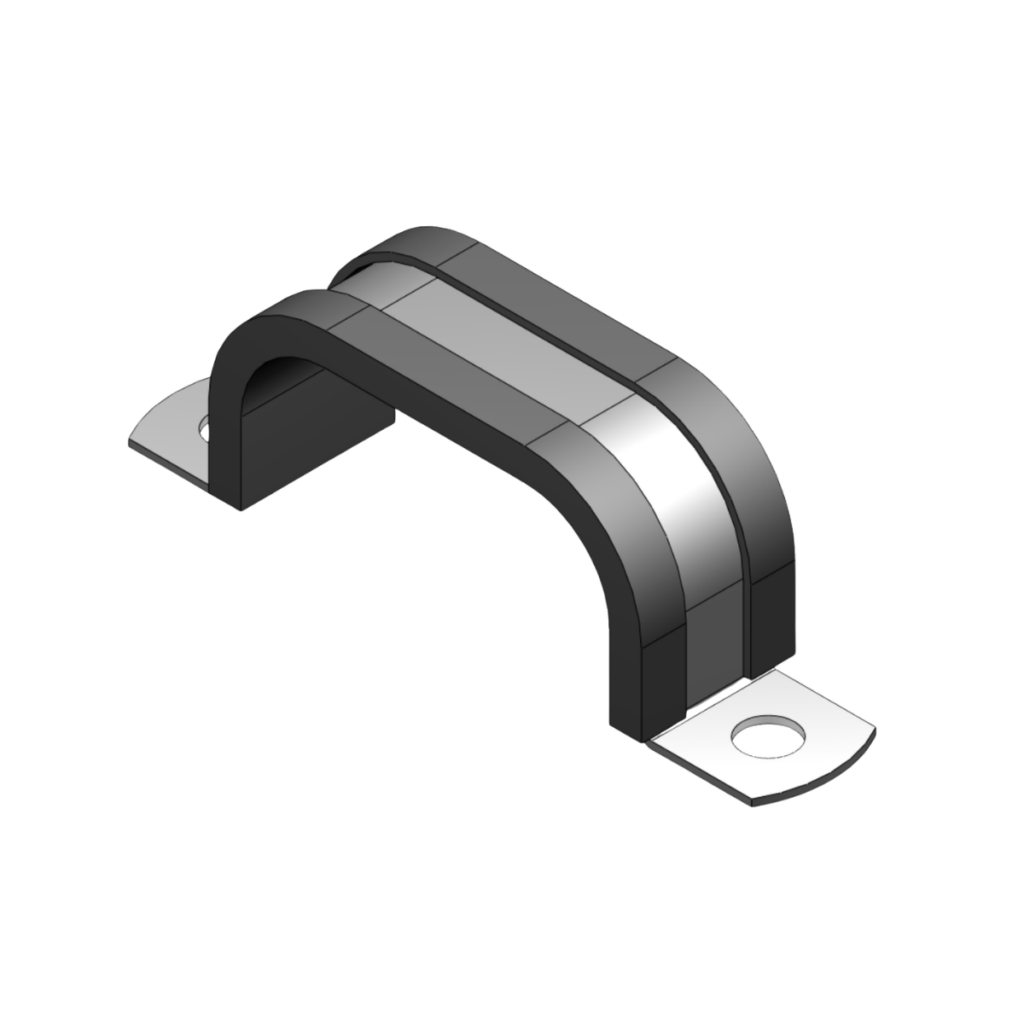

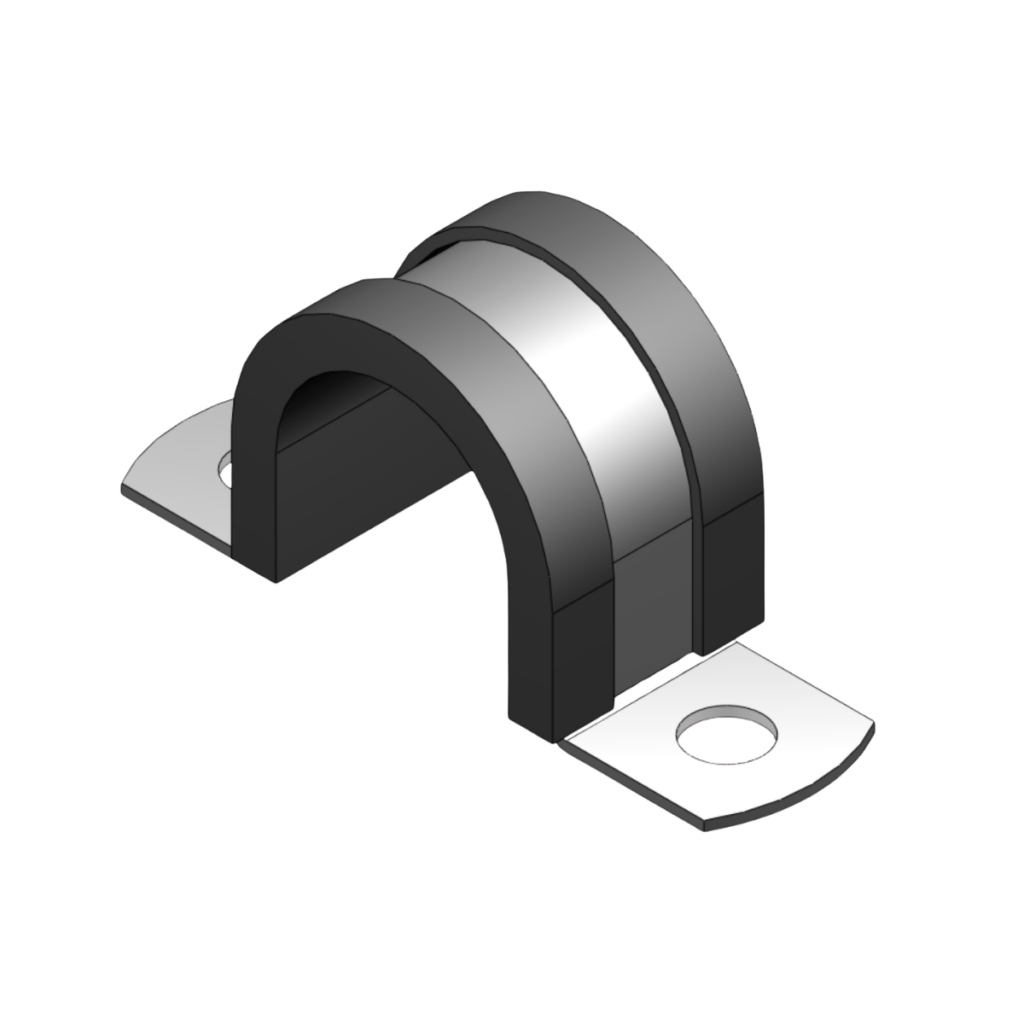

Halterungsschellen / Rohrschellen (RHS ohne Gummiprofil, RHSG mit Gummiprofil) eignen sich für alle Arten von Befestigungs- und Halterungsanwendungen. Sie ermöglichen durch einfache Montage ein sicheres Befestigen von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.

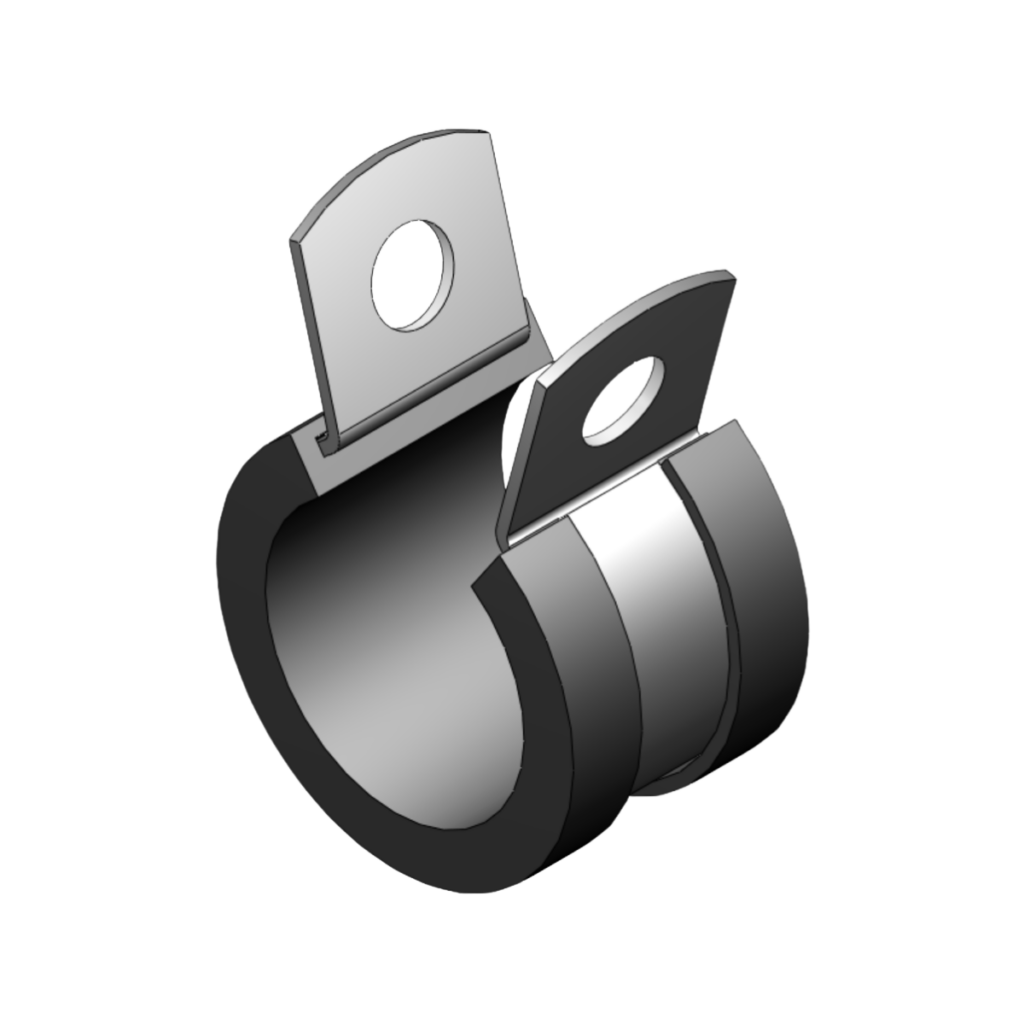

Halterungsschellen mit wetter- und ozonbeständigem Gummiprofil schützen vor Vibrationen sowie Kriechwasser und isolieren die Schelle gegenüber dem zu befestigenden Material.
Der wesentliche Unterschied im Vergleich zu Halterungsschellen nach DIN 3016-1 liegt in der verstärkten Banddicke. Aufgrund dieser verstärkten Ausführung ist die Verwendung einer zusätzlichen Stützscheibe nicht erforderlich.
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator
Zum Konfigurator

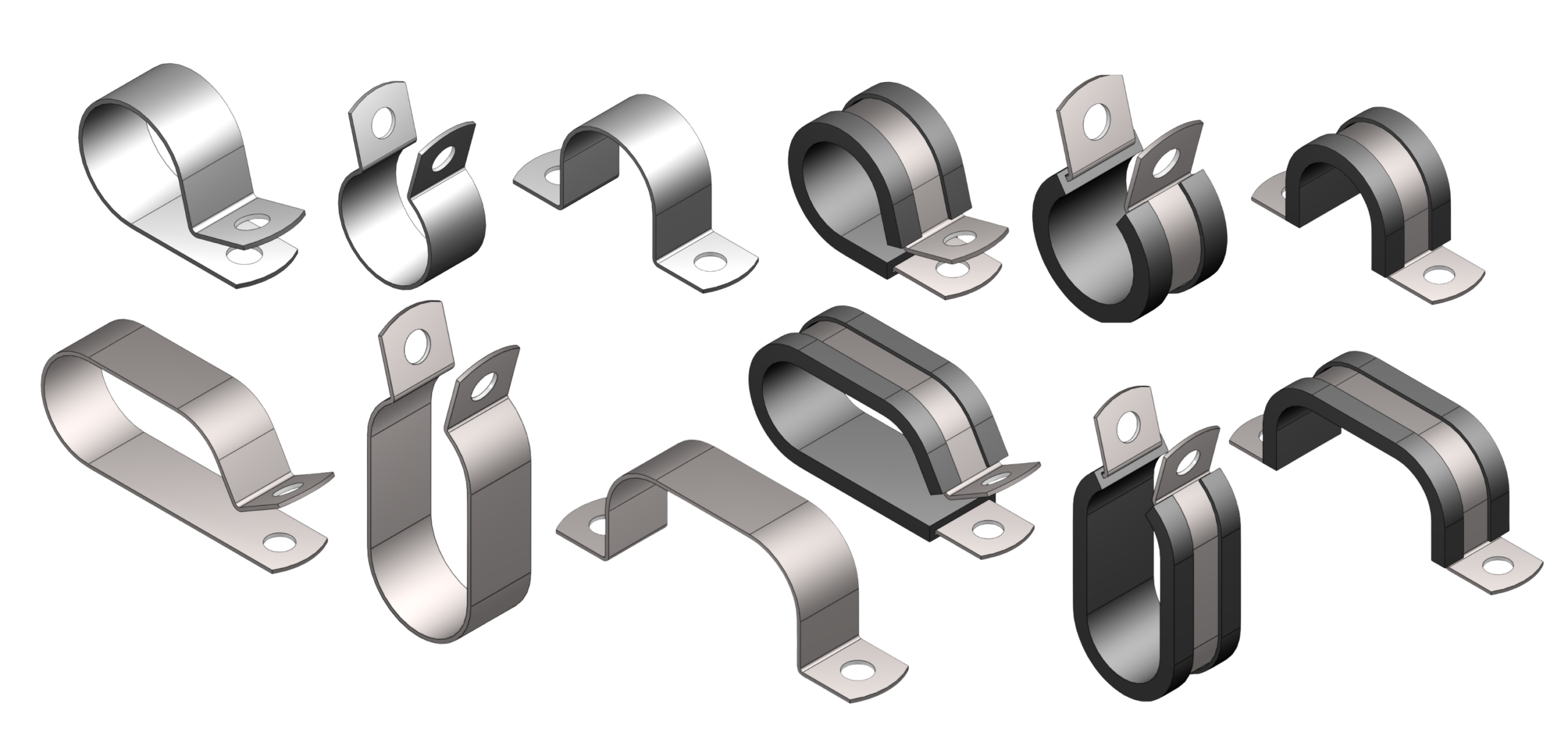

Diese Halterungsschellen können in Form, Nenn-Ø, Bohrung und Bandstärke individuell an die jeweiligen Einsatzgebiete angepasst werden.

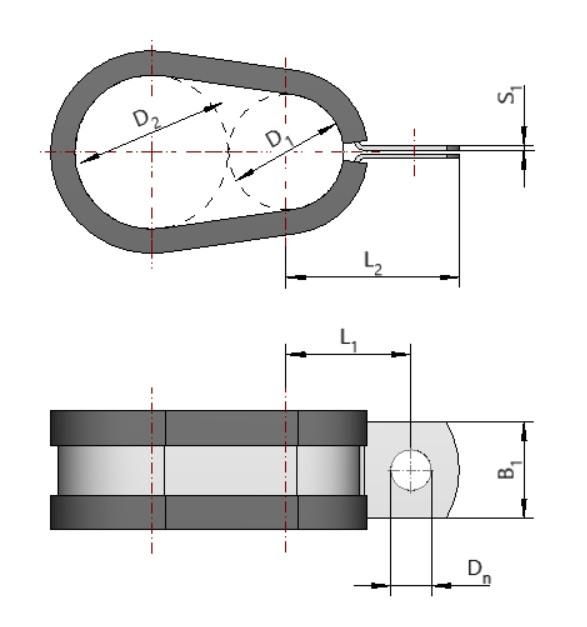

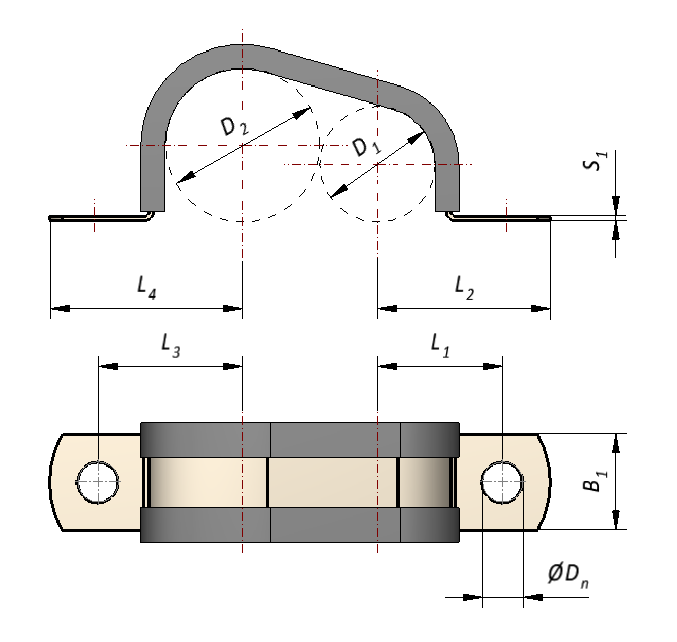

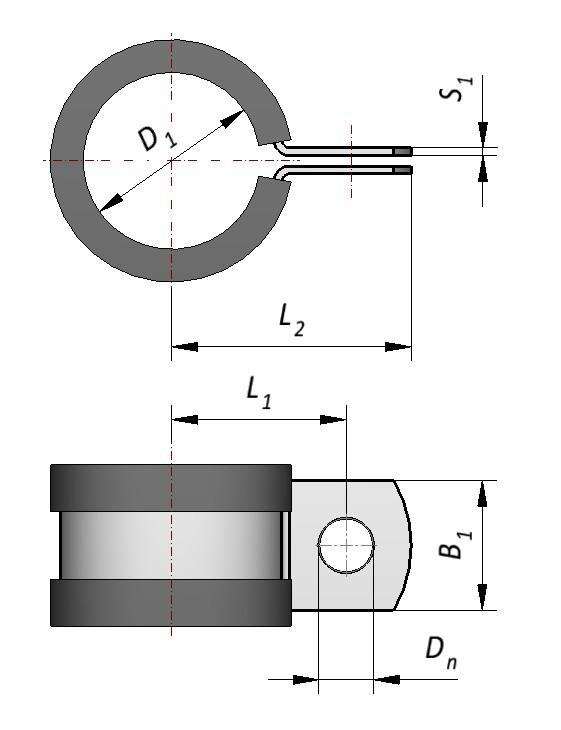

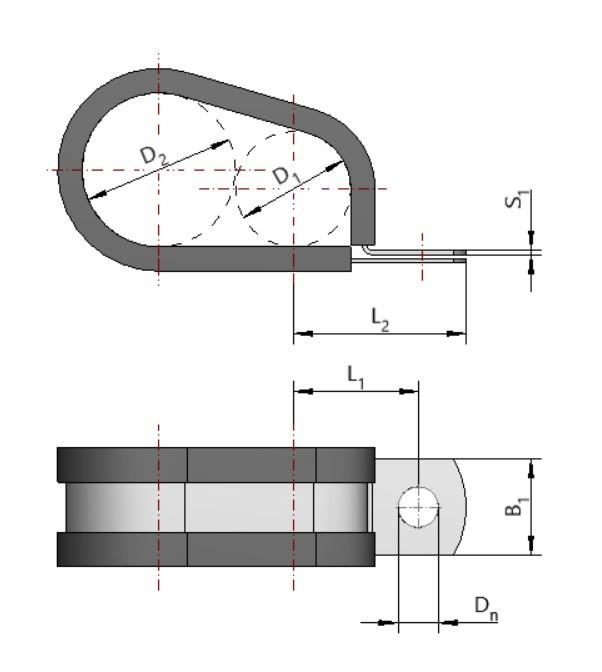

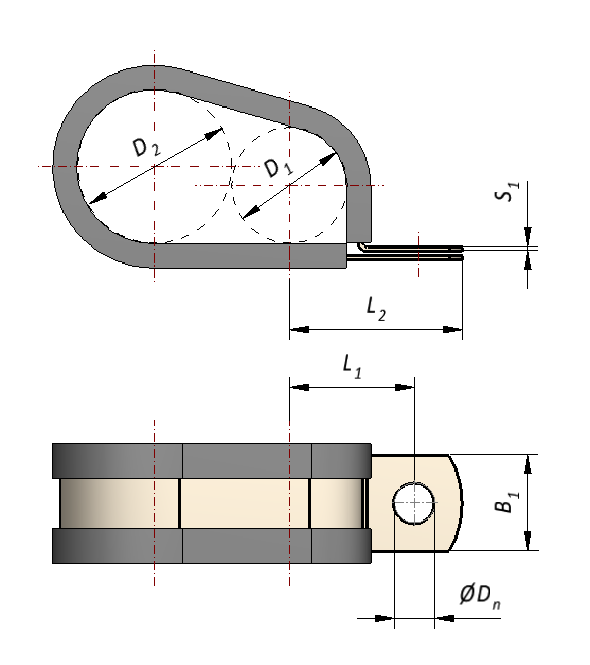

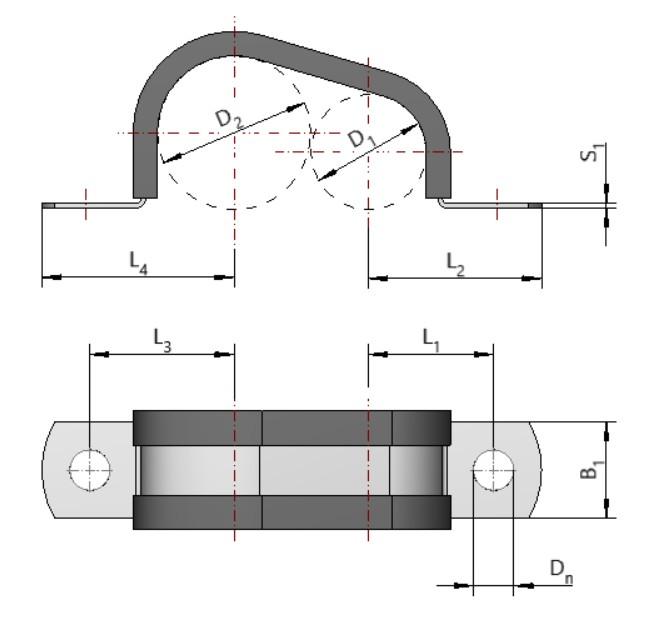

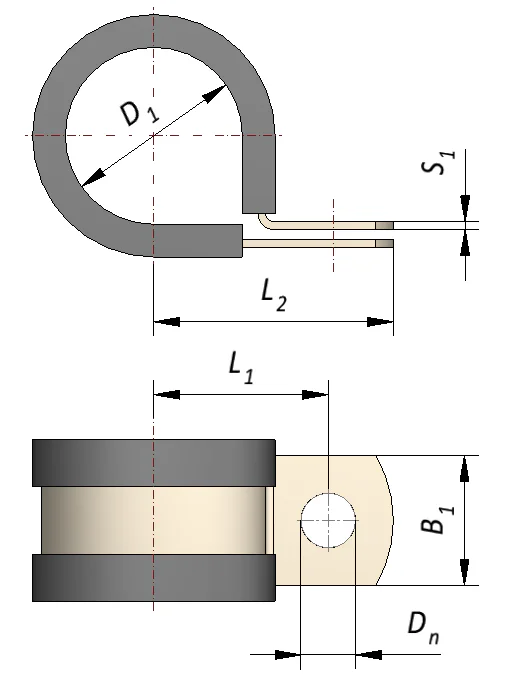

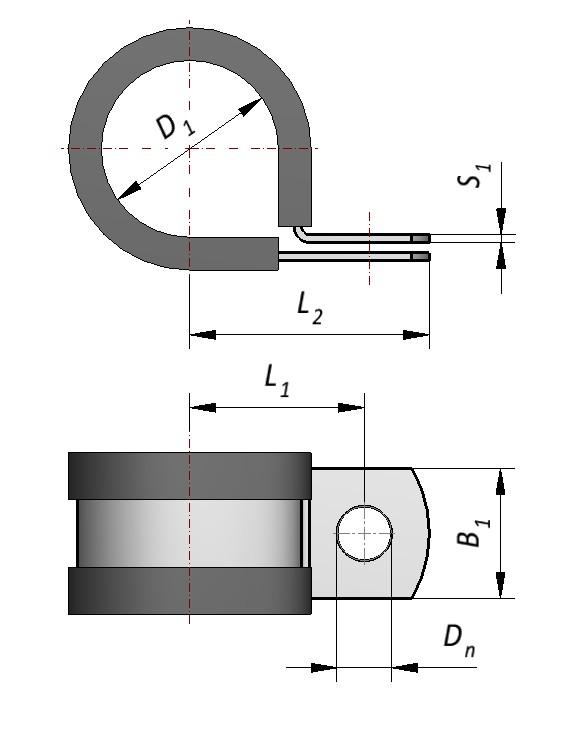

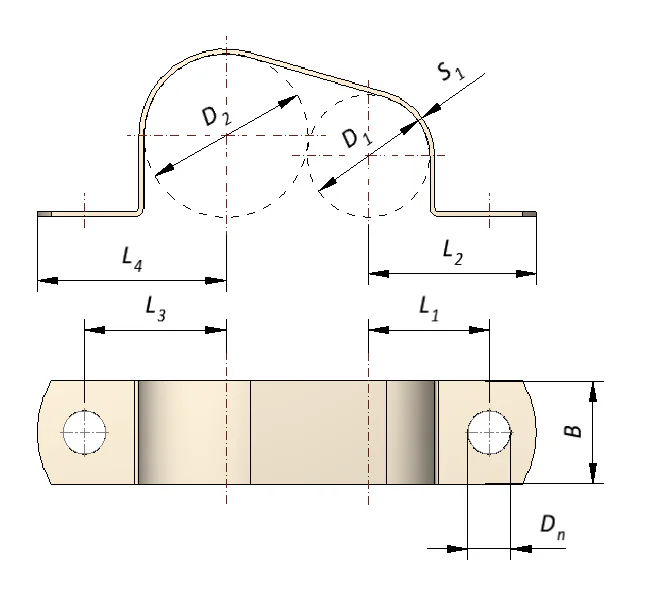

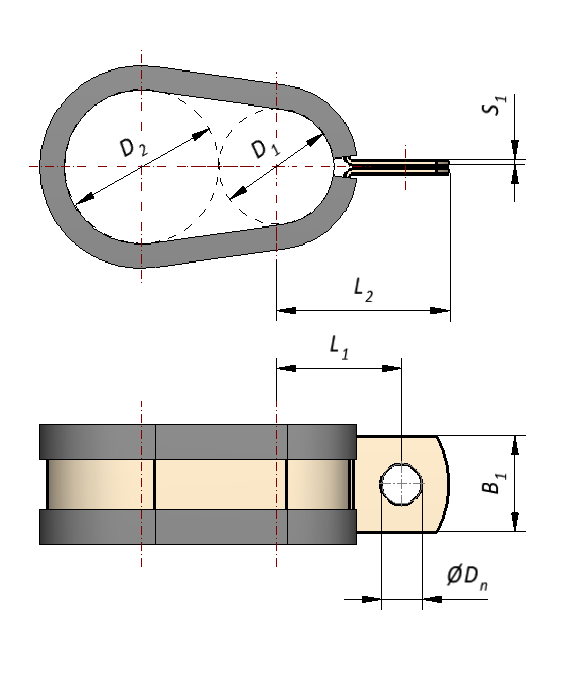

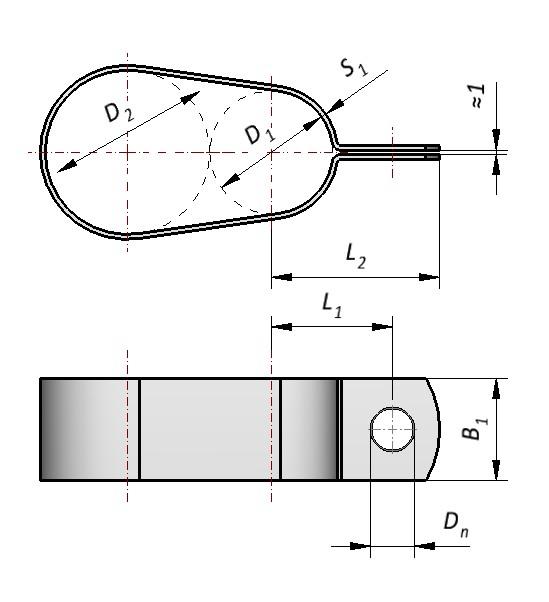

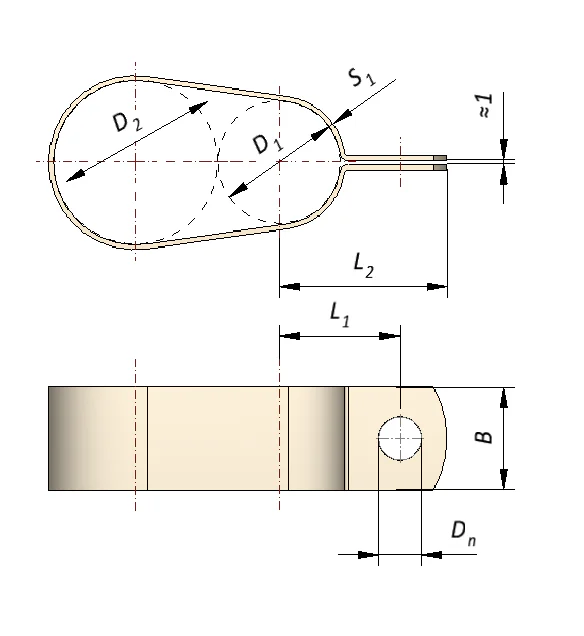

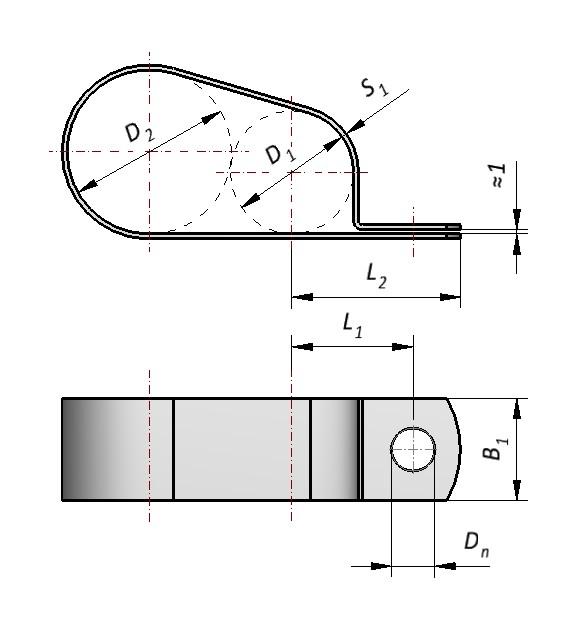

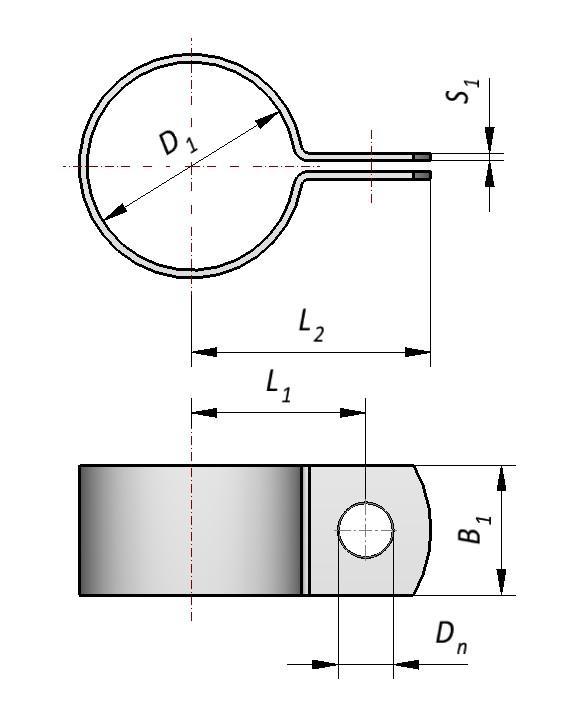

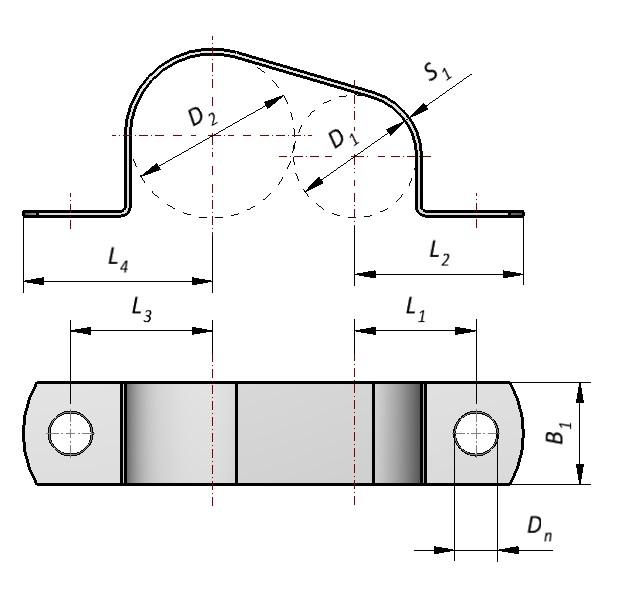

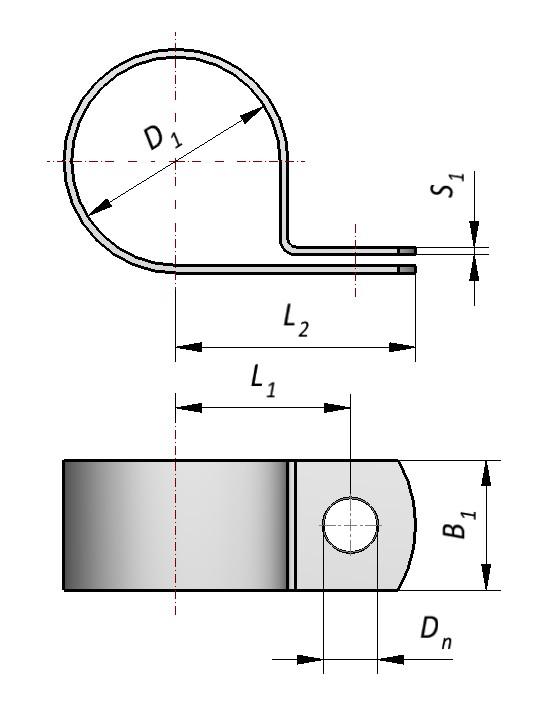

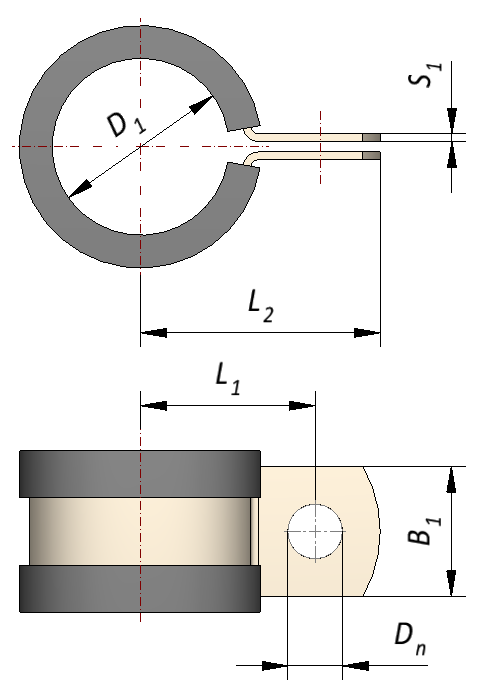

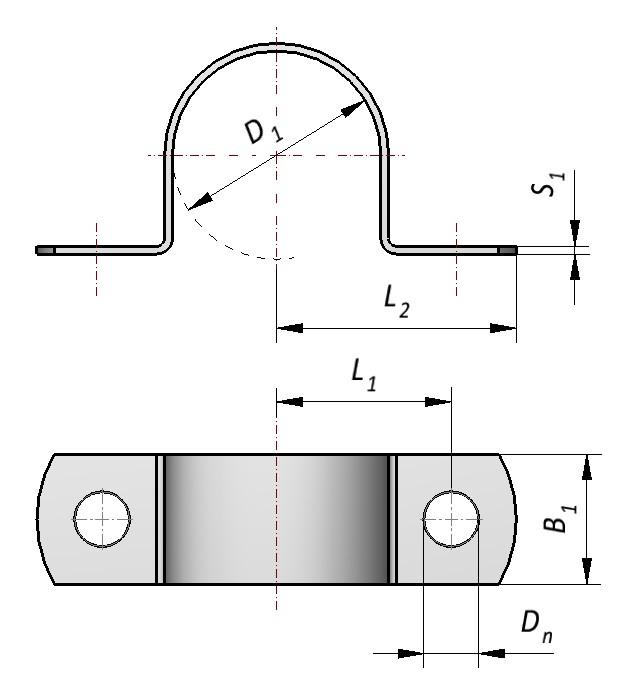

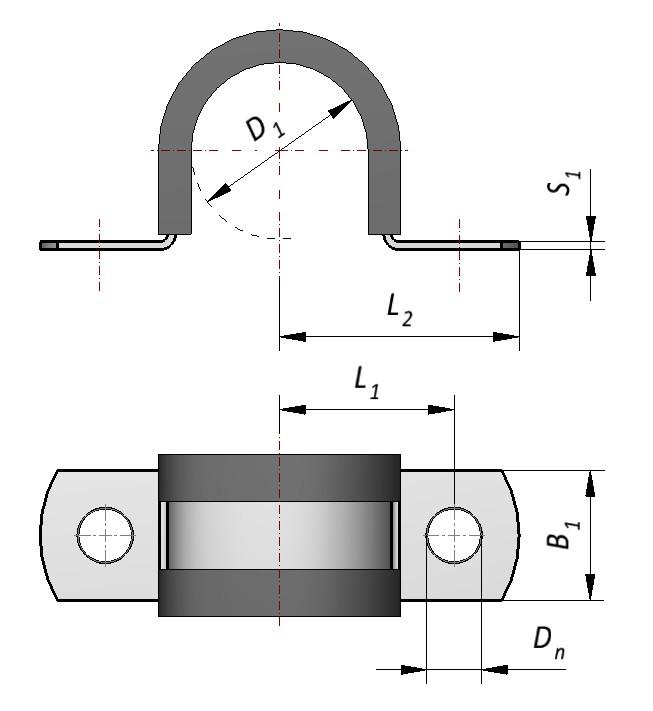

Formen A1–F1 & Formen A2–F2
| Gummiprofil-Werkstoffe / Eigenschaften | ||||
|---|---|---|---|---|
| Kurzbezeichnung | EPDM | CR | NBR | Silikon (MVQ) |
| Chemische Bezeichnung | Ethylen-Propylen-Kautschuk | Chloropren-Kautschuk | Nitril-Kautschuk | Methyl-Vinyl-Silikon |
| Farbe | schwarz | schwarz | schwarz | milchig/grau |
| Zugfestigkeit [N/mm²] | 7 | 10 | 14 | 8,5 |
| Bruchdehnung [%] | 350 | 200 | 390 | 350 |
| Härtebereich [Shore A] | 65 ± 5 | 65 ± 5 | 65 ± 5 | 65 ± 5 |
| Temperaturbereich [°C] | -40 bis +120 | -35 bis +100 | -35 bis +100 | -60 bis +170 |
| Wetter- / Ozonbeständigkeit | sehr gut | sehr gut | mäßig | gut |
| Alterungs- / Lichtrissbeständigkeit | sehr gut | sehr gut | gut | sehr gut |
| Beständig gegen: | ||||
| Benzin | nicht beständig | ausreichend | gut | mäßig |
| Öle und Fette | nicht beständig | gut | sehr gut | gut |
| Alkohole | gut | gut | gut | gut |
| Säuren | gut | gut | sehr gut | mäßig |
| Alkalien | gut | gut | sehr gut | mäßig |
| B1 | B2 | S | EPDM | CR | NBR | Silikon |
|---|---|---|---|---|---|---|
| 09 | 13 ±0,8 | 1,0 ±0,35 | ● | ● | ● | ● |
| 12 | 15 ±0,8 | 1,0 ±0,35 | ● | ● | ● | ● |
| 15 | 19 ±1,0 | 1,5 ±0,35 | ● | ● | ● | ● |
| 20 | 25 ±1,0 | 2,0 ±0,35 | ● | ● | ● | ● |
| 25 | 31 ±1,3 | 3,0 ±0,35 | ● | ● | ● | ● |
| 30 | 36 ±1,3 | 3,0 ±0,35 | ● | — | — | ● |
Die angegebenen Daten fungieren lediglich als Entscheidungshilfe, da eine Gewährleistung grundsätzlich nicht übernommen werden kann, denn Haltbarkeit und Funktion der Materialien ist von einer Reihe Faktoren abhängig, auf die wir keinen Einfluss haben.
| Werkstoff | Schellenband / Stützscheibe / Stützwinkel | |
|---|---|---|
| W1 | Stahl DX51D+Z-275 MAC (verzinkt), Zugfestigkeit min. 400 N/mm² |
 |
| W3 | Stahl der Werkstoffnummer 1.4016 (X6Cr17), AISI 430 nach DIN EN 10088-2 | |
| W4 | Stahl der Werkstoffnummer 1.4301 (X5CrNi18-10), AISI 304 nach DIN EN 10088-2 | |
| W5 | Stahl der Werkstoffnummer 1.4404 (X2CrNiMo), AISI 316L nach DIN EN 10088-2 |
| Werkstoff | DIN | AISI | BS | AFNOR | SS | SUS |
|---|---|---|---|---|---|---|
| W1 | DX51D+Z275 MAC ist ein nach EN 10346 genormter, feuerverzinkter Stahl mit einer metallisch legierten Beschichtung | |||||
| W3 | 1.4016 | 430 | 430 S 17 | Z8 C 17 | 2320 | 430 |
| W4 | 1.4301 | 304 | 304 S 15 | Z6 CN 18-09 | 2332 | 304 |
| W5 | 1.4404 | 316L | 316 S 31 | Z3 CND 17 | 2347 | 316L |
